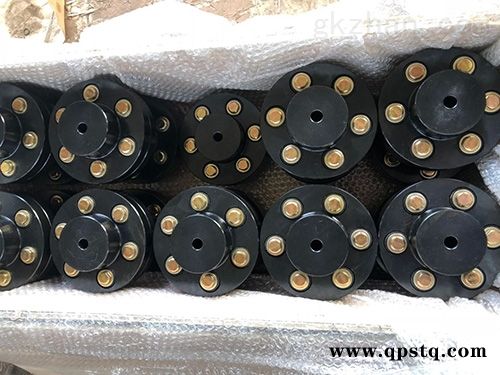

FCL型弹性套柱销联轴器具有体积小，质量轻，安装灵巧方便的特点。这种联轴器在左右的联轴器型号的类型中时结构比价简单的，就是两半联轴器和弹性柱销构成，一般这种联轴器适合批量生产，如果定制成本会相应提高，我厂常年有各种尺寸型号的FCL型弹性套柱销联轴器库存。一般轴孔一次不加工到位，只是预留工作空，客户拿到产品后可以根据自己的具体使用尺寸灵活加工，做到了产品的通用性强。

FCL型弹性套柱销联轴器在设计范围以内可以有很好的工作表现，由于是弹性柱销联链接，所以承载力不是很大，但是有 的位移补偿功能，两端轴对齐标准在许可范围以内，FCL型弹性套柱销联轴器可以常年使用，而且不用维修和保养，是减速机、起重机、压缩机、输送机、纺织机、卷扬机、球磨机的理想联轴器。

FCL型弹性套柱销联轴器有键联接和法兰联接两种。键联接一般分为键槽联接和花键槽联接以及夹紧式键槽联接。常用的是普通键槽联接，有键连轴器在装配时，应注意由于键的装配不当引起轮毂与轴不同轴。齿轮连轴器温差装配法大多采用加热的方法，冷却的方法用的比较少。正确安装应该使键的两侧面与键槽的壁严密贴合，一般在装配时用涂色法检查，配合不好时可以用锉刀或铲刀使其达到要求。键上部一般有间隙，约在0.1-0.2mm左右。高速旋转机械对于轮毂与轴的同轴度要求高，用单键联接不能高的同轴度，用双键联接或花键联接能使两者的同轴度。

FCL型弹性套柱销联轴器一般安装有要求注明是热装，其方法就是半联轴器轴孔放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。油浴加热能达到的较高温度取决于油的性质，一般在200℃以下。至于轮毂实际所需的加热温度，可根据轮毂与轴配合的过盈值和轮毂加热后向轴上套装时的要求进行计算。

1.弹性联轴器定位螺丝固定：两个定位螺丝间隙90º对所固定的轴进行锁紧，传统的固定方式，由于螺丝的前端与轴心接触，可能会造成轴心的损伤或拆卸困难。

2.弹性联轴器夹紧螺丝固定：利用内六角螺栓拧紧的力量，使狭缝收缩，而将轴心紧紧夹持住。这种方式固定及拆卸方便，而且不会造成轴心的损坏，是一种很常用的固定方式。

3.弹性联轴器键槽型固定：适合高扭矩的传动，为防止轴向滑动，通常与定位螺丝固定和夹紧螺丝固定并用。

4.弹性联轴器D字孔固定：通常情况下，如果电机的轴是成D字型，如果定位螺丝无法固定的情况下，可以将联轴器的孔处理成对应电机轴大小的D型孔，配合定位螺丝固定，就不用担心打滑了。

5.胀紧套固定：通过拧紧凌斯联轴器端面的四颗定位螺丝压迫帐套方式胀紧固定，适用于一些扭力大的步进电机和伺服电机的联结固定，如胀套膜片联轴器、胀套梅花联轴器、胀套波纹管联轴器,胀套弹性联轴器等。

技术参数：
