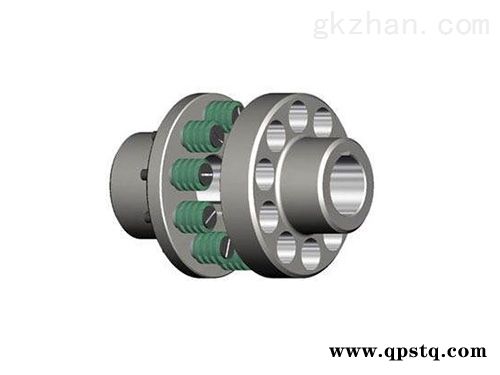

LT型(原TL型)弹性套柱销联轴器由于弹性套与半联轴器凸缘上圆孔间的间隙以及弹性套的变形, 联轴器具有 的补偿两相对偏移和减震性能。
工作温度-200C~+700C
轴孔、 键槽的型式和尺寸、标记方法符合GB/T 3852-1997<<联轴器轴孔和联结型式及尺寸>>的规定
标记说明：对于Z型、J型带沉孔的轴孔长度指轴孔的配合长度(不含沉孔)即右图中L1尺寸
标记示例：
LT5型弹性套柱销联轴器
主动端：Z型轴孔、C型键槽，
轴孔直径dz=30mm,
轴孔长度L1=60mm
从动端：Y型轴孔、B型键槽，
轴孔直径d=28mm,
轴孔长度L=62mm
为了换柱销套时简便而不拆移机器，设计中应注意留出距离A;为了补偿轴向位移，安装时应注意留出响应大小的间隙c 。
LT(原TL型)弹性套柱销联轴器结构比较简单，制造容易，不用润滑，不需要与金属硫化粘结，换弹性套方便，不用移动半联轴器，具有 补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形，由于弹性套的厚度较薄，体积小，弹性变形有限，所以，弹性柱销套联轴器虽可补偿轴线位移和弹性，但轴线位移许用补偿量较少，弹性较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩，并压缩橡胶弹性套来传递转矩。适用于高速，安装底座刚性好、对中精度较高、冲击载荷不 大、对减振要求不高的中小功率水泵等传动。
LT型(原TL型)弹性套柱销联轴器基本参数和主要尺寸（GB/T 4323-2002） （单位：mm）
| 型号 | 公称扭矩 Tn(N.m) | 许用转速 [n](r/min) | 轴孔直径d1 d2 dz | 轴孔长度 | D | S | A | 转动惯量 Kg.m2 | 重量 Kg | ||||
| Y型 | J、J1、Z型 | ||||||||||||
| 铁 | 钢 | 铁 | 钢 | L | L1 | L | |||||||
| LT1 | 6.3 | 6600 | 8800 | 9 | 9 | 20 | 71 | 3 | 18 | 0.0004 | 0.818 | ||
| 10 11 | 10 11 | 25 | 22 | ||||||||||
| 12 | 12 14 | 32 | 27 | ||||||||||
| LT2 | 16 | 5500 | 7600 | 12 14 | 12 14 | 32 | 27 | 32 | 80 | 3 | 18 | 0.001 | 1.195 |
| 16 | 16 18 | 42 | 30 | 42 | |||||||||
| 19 | |||||||||||||
| LT3 | 31.5 | 4700 | 6300 | 16 18 | 16 18 | 42 | 30 | 42 | 95 | 4 | 35 | 0.002 | 2.195 |
| 19 | 19 | ||||||||||||
| 20 | 20 22 | 52 | 38 | 52 | |||||||||
| LT4 | 63 | 4200 | 5700 | 20 22 | 20 22 | 106 | 4 | 35 | 0.004 | 2.837 | |||
| 24 | 24 | ||||||||||||
| 25 28 | 62 | 44 | 62 | ||||||||||
| LT5 | 125 | 3600 | 4600 | 25 28 | 25 28 | 130 | 5 | 0.011 | 6.052 | ||||
| 30 32 | 30 32 | 82 | 60 | 82 | |||||||||
| 35 | |||||||||||||
| LT6 | 250 | 3300 | 3800 | 32 35 | 32 35 | 82 | 60 | 82 | 160 | 5 | 45 | 0.026 | 9.568 |
| 38 | 38 | 84 | 112 | ||||||||||
| 40 | 40 42 | 112 | |||||||||||
| LT7 | 500 | 2800 | 3600 | 40 42 | 40 42 | 112 | 190 | 5 | 45 | 0.06 | 14.012 | ||
| 45 | 45 48 | ||||||||||||
| LT8 | 710 | 2400 | 3000 | 45 48 | 45 48 | 224 | 6 | 65 | 0.13 | 23.17 | |||
| 50 55 | 50 55 | ||||||||||||
| 56 | |||||||||||||
| 60 63 | 142 | 107 | 142 | ||||||||||
| LT9 | 1000 | 2100 | 2850 | 50 55 | 50 55 | 112 | 84 | 112 | 250 | 6 | 65 | 0.20 | 30.69 |
| 56 | 56 | ||||||||||||
| 60 63 | 60 63 | 142 | 107 | 142 | |||||||||
| 65 70 | |||||||||||||
| 71 | |||||||||||||
| LT10 | 2000 | 1700 | 2300 | 63 65 | 63 65 | 142 | 315 | 8 | 80 | 0.64 | 61.4 | ||
| 70 71 | 70 71 | ||||||||||||
| 75 | 75 | ||||||||||||
| 80 85 | 80 85 | 172 | 132 | 172 | |||||||||
| 90 95 | |||||||||||||
| LT11 | 4000 | 1350 | 1800 | 80 85 | 80 85 | 172 | 400 | 10 | 100 | 2.06 | 120.7 | ||
| 90 95 | 90 95 | ||||||||||||
| 100 | 100 | 212 | 167 | 212 | |||||||||
| 110 | 110 | ||||||||||||
| LT12 | 8000 | 1100 | 1450 | 100 | 100 | 475 | 12 | 130 | 5.00 | 210.34 | |||
| 110 | 110 | 212 | 167 | 212 | |||||||||
| 120 | 120 | 212 | 167 | 212 | |||||||||
| 125 | 125 | 212 | 167 | 212 | |||||||||
| 130 | 252 | 202 | 252 | ||||||||||
| LT13 | 16000 | 800 | 1150 | 120 | 120 | 212 | 167 | 212 | 600 | 14 | 180 | 16.00 | 419.36 |
| 125 | 125 | ||||||||||||
| 130 | 130 | 252 | 202 | 252 | |||||||||
| 140 | 140 | ||||||||||||
| 150 | 150 | ||||||||||||
| 160 | 160 | 302 | 242 | 302 | |||||||||
| 170 | |||||||||||||
