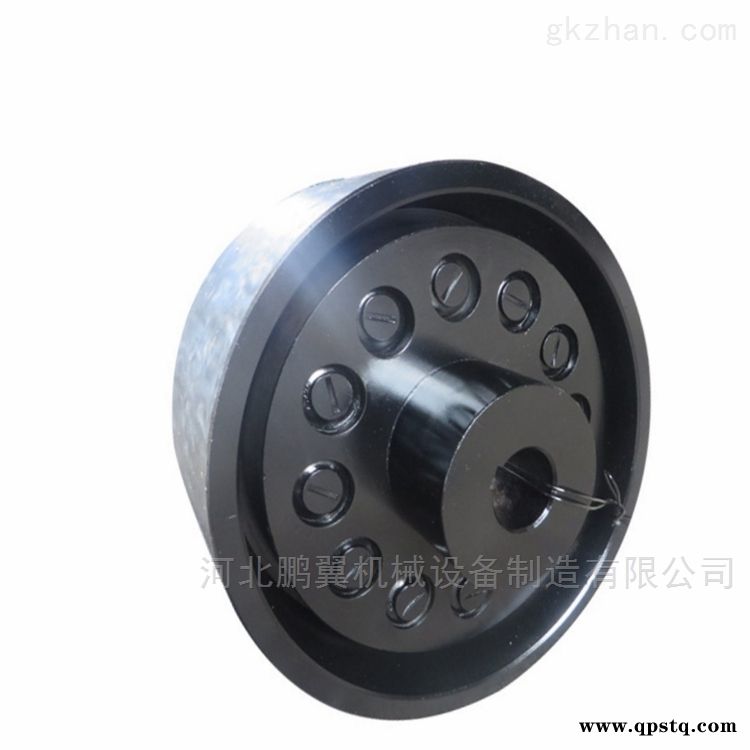

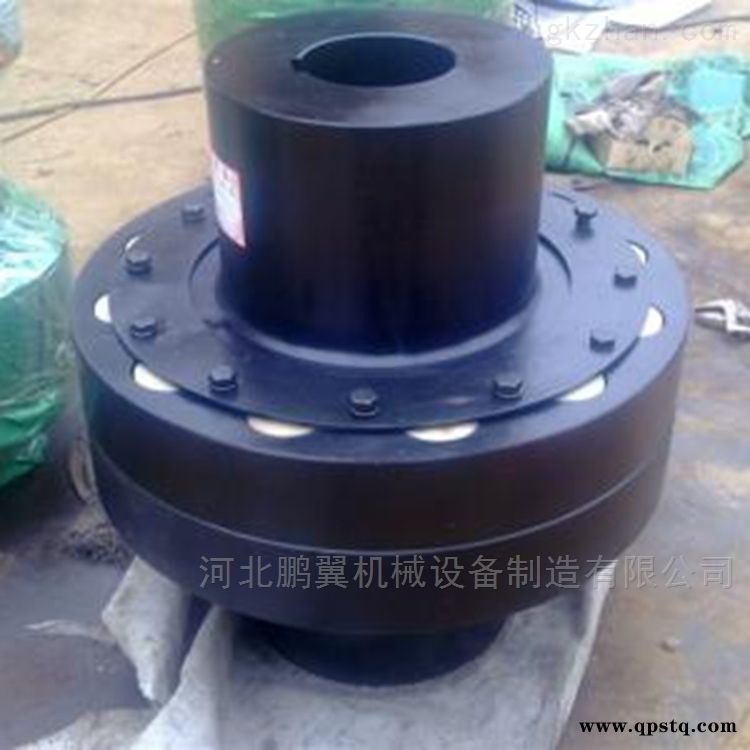

TL弹性套柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆换弹性元件比较方便,不用移动两联轴器。弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。
TL弹性套柱销联轴器有键联接和法兰联接两种。键联接一般分为键槽联接和花键槽联接以及夹紧式键槽联接。常用的是普通键槽联接,有键连轴器在装配时,应注意由于键的装配不当引起轮毂与轴不同轴。TL弹性套柱销联轴器温差装配法大多采用加热的方法,冷 却的方法用的比较少。正确安装应该使键的两侧面与键槽的壁严密贴合,一般在装配时用涂色法检查,配合不好时可以用锉刀或铲刀修 复使其达到要求。键上部一般有间隙,约在0.1-0.2mm左右。高速旋转机械对于轮毂与轴的同轴度要求高,用单键联接不能得 到高的同轴度,用双键联接或花键联接能使两者的同轴度得 到 改 善。
