一、简介
DZS3系列电磁失电制动器为通电脱离(释放), 断电弹簧制动的摩擦式制动器。它主要与Y系列电动机配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、包装等机械中，及在断电时（防险）制动等场合。
这种制动器具有结构紧凑、安装方便、适用性广、噪声低、工作频率高、动作灵敏、制动可靠等优点,是一种理想的自动化执行元件。
二、性能参数
三、外形及安装尺寸
四、安装注意事项
1.摩擦片及衔铁表面不得有油污,必须保持清洁。2.安装时必须保证气隙“δ”。 3.齿轮套不得有轴向窜动。 .4.安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。
DZS3-05电磁失电制动器
DZS3-08电磁失电制动器
DZS3-15电磁失电制动器
DZS3-30电磁失电制动器

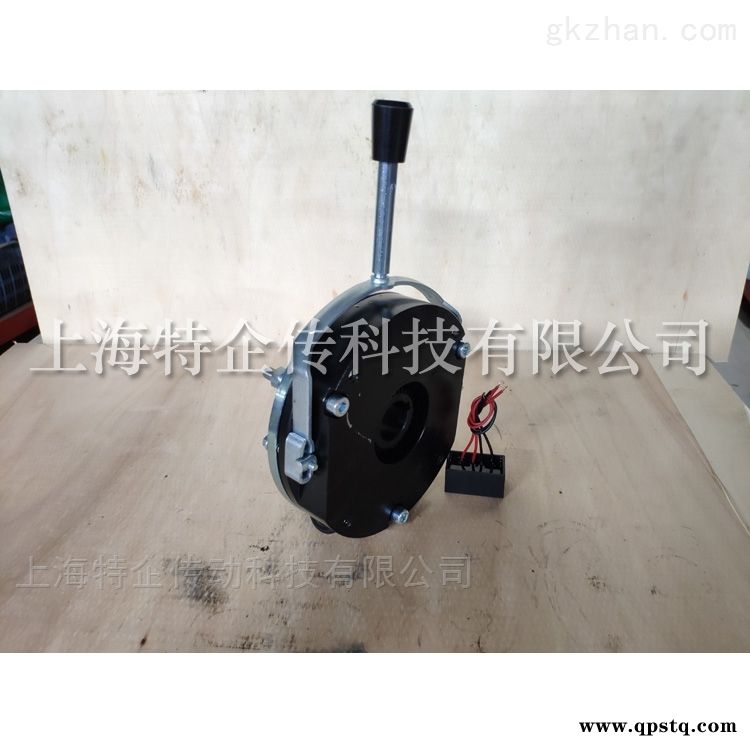

DZS3-40电磁失电制动器
DZS3-80电磁失电制动器
DZS3-150电磁失电制动器
电磁失电制动器为通电脱离(释放)，断电弹簧制动的摩擦式制动器。它主要与Ｙ系列电动配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、包装等机械中，及在断电时（防险）制动等场合。 这种制动器具有结构紧凑、安装方便、适用性广、噪声低、工作频次高、动作灵敏、制动可靠等优点，是一中理想的自动化执行元件。
2、性能参数
| DZS3-05 | DZS3-08 | DZS3-15 | DZS3-30 | DZS3-40 | DZS3-80 | DZS3-150 | DZS3-200 | DZS3-300 | DZS3-450 | DZS3-600 | DZS3-850 | DZS3-2000 | |
配套YEJ电机机座号 | 71 | 80 | 90 | 100 | 112 | 132 | 160 | 180 | 200 | 225 | 250 | 280 | 315 |
额定力距 (N.m) | 5 | 8 | 15 | 30 | 40 | 80 | 150 | 200 | 300 | 450 | 600 | 850 | 2000 |
额定功率 P20 (W) | 35 | 50 | 60 | 80 | 110 | 130 | 150 | 150 | 200 | 200 | 210 | 340 | 400 |
接通时间 (≤ms) | 63 | 87 | 110 | 140 | 152 | 165 | 214 | 252 | 303 | 359 | 385 | 435 | 495 |
断开时间 (≤ms) | 55 | 72 | 95 | 120 | 130 | 140 | 180 | 210 | 250 | 270 | 285 | 320 | 375 |
工作气隙＆max(mm) | 0.8 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.6 | 1.8 | 1.8 |
额定电压 (VDC) | 99 | 99 | 99 | 99 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
允许工作转速 (rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
3、安装：
安装注意事项 摩擦片及衔铁表面不得有油污，必须保持清洁。 安装时必须保证气隙“&” 花键套不得有轴向窜动 安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。
4、外形及安装尺寸： 5、安装示意图 1、电机端盖 2、空心螺栓装置 3、制动盘 4、衔铁 5、手动释放装置 6、花键套 7、磁轭组件 8、安装螺栓 6、接线示意图
