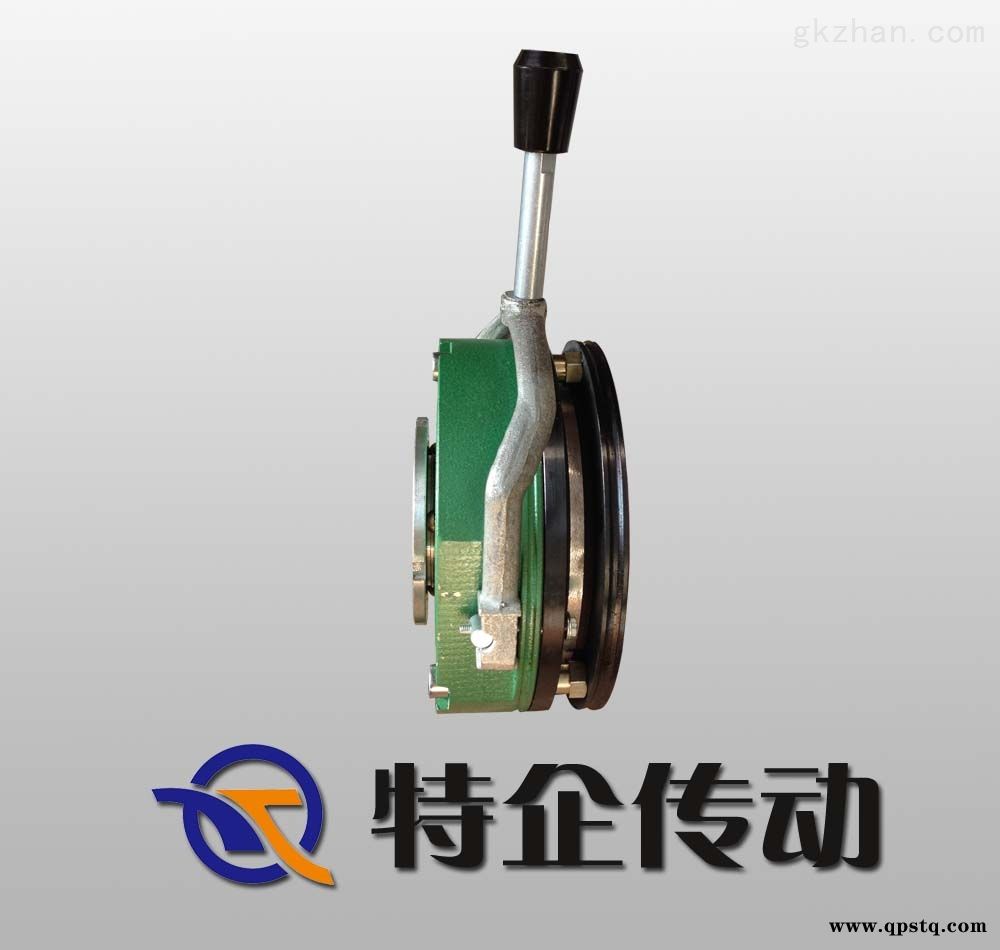

技术参数：
| 型号 | 额定力矩 M[N.m]1) | 额定功率 P20℃[W] | 输入电压 UDC[V]2) | 响应时间 3） | 间隙 δmax[mm]4) | 参考电机 [YEJ] | |
| 制动时间T2[ms] | 释放时间T1[ms] | ||||||
| 06 | 4 | 20 | 24/190 | 30 | 49 | 0.5 | 63/71 |
| 08 | 8 | 29 | 24/190 | 35 | 63 | 0.6 | 80 |
| 10 | 16 | 35 | 24/190 | 50 | 78 | 0.6 | 90 |
| 12 | 32 | 45 | 24/190 | 60 | 115 | 1.0 | 100 |
| 14 | 60 | 55 | 24/190 | 42 | 215 | 1.1 | 112 |
| 16 | 80 | 65 | 24/190 | 57 | 225 | 1.4 | 132 |
| 18 | 150 | 95 | 24/190 | 89 | 275 | 1.4 | 160 |
注：
1）制动力矩根据要求可适当加大，需订制。
2）工作电压可根据要求订制，可配套半波、全波整流器，24V电源自备。
3）制动时间是指直流开关在正常间隙和正常工况下的制动器响应时间，其很大程度上取决于间隙及其调整方法，交流开关制动时间约比直流开关高6—8倍。
4）δmax工作气隙，超过后及时进行调整，否则可能造成制动器工作不正常。
外形与尺寸：
nclick="window.open(this.src)" onload="NewImgScale(this)" style="CURSOR: hand" border="0" src="https://img80.gkzhan.com/2/20220318/637832072871037868522.jpg">
nclick="window.open(this.src)" onload="NewImgScale(this)" style="CURSOR: hand" border="0" src="https://img80.gkzhan.com/2/20220318/637832072879461868915.jpg">
| 型号 | d | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | b | h | L | L1 | H | H1 | H2 | H3 | H4 | H5 | H6 | δ | α |
| 06 | 12 | 3×M4 | 72 | 3×4.5 | 60 | 39 | 87 | 31 | 24 | 52 | 10 | 4 | 13.8 | 18 | 3 | 37.2 | 3～5 | 10 | 6 | 110 | 52 | 18 | 0.2 | 25 |
| 08 | 14.8 | 3×M5 | 90 | 3×5.5 | 75 | 45 | 105 | 41 | 26 | 60 | 10 | 5 | 16.2 | 20 | 3 | 45.2 | 3～5 | 10 | 7 | 120 | 63 | 22 | 0.2 | 25 |
| 10 | 24.8 | 3×M6 | 112 | 3×6.6 | 95 | 60 | 130 | 45 | 33 | 68 | 10 | 8 | 28.1 | 25 | 4 | 52.2 | 4～7 | 13 | 9 | 141 | 82 | 24 | 0.2 | 25 |
| 12 | 29.5 | 3×M6 | 132 | 3×6.6 | 115 | 75 | 150 | 52 | 40 | 83 | 10 | 8 | 32.8 | 30 | 4 | 58.8 | 4～9 | 14 | 9 | 169 | 92 | 24 | 0.3 | 25 |
| 14 | 29.5 | 3×M8 | 145 | 3×9 | 124 | 75 | 167 | 55 | 48 | 92 | 12 | 8 | 32.8 | 30 | 4 | 70.3 | 5～11 | 14 | 11 | 189 | 102 | 24 | 0.3 | 25 |
| 16 | 39.5 | 3×M8 | 170 | 3×9 | 150 | 104 | 190 | 70 | 56 | 102 | 12 | 12 | 42.8 | 30 | 4.5 | 78.3 | 5～11 | 16 | 11 | 234 | 115 | 27 | 0.3 | 25 |
| 18 | 44.5 | 6×M8 | 196 | 4×9 | 175 | 107 | 217 | 77 | 64 | 116 | 12 | 12 | 47.8 | 35 | 4.5 | 89.4 | 6～13 | 17 | 11 | 250 | 133 | 32 | 0.4 | 15 |
注：
1）可订制小于表列尺寸的安装轴孔。
2）安装标准气隙。
3）力矩可调型和力矩不可调型，可根据要求选型。
4）安装板（法兰）、防尘罩可根据要求选配。
5）可订制应用于舞台专用制动器，静音外理，亦可订制双倍制动。
安装：
nclick="window.open(this.src)" onload="NewImgScale(this)" style="CURSOR: hand" border="0" src="https://img80.gkzhan.com/2/20220318/637832072887417868441.jpg">
1-释放手柄
2-防尘罩
3-安装螺钉
4-空心螺栓
5-衔铁
6-制动盘
7-齿轮套
8-调节螺母
9-弹簧
10-磁轭组件
11-安装板
属常闭型设计，即无电流通过时处于制动状态，弹簧压力→摩擦力→制动力矩，为干式摩擦；当接通直流电时，制动器即释放。
力矩调节是通过调节螺母3来完成，力矩不可调制动器无此件。
