| 材质 | 铸铁 |
|---|---|
| 公称通径 | 150-1000 |
| 连接形式 | 焊接 |
| 驱动方式 | 手电动 |
| 品牌 | 人防设备 |
| 型号 | SMF |
| 通道位置 | 先导式 |
| 是否通过强制认证 | 是 |

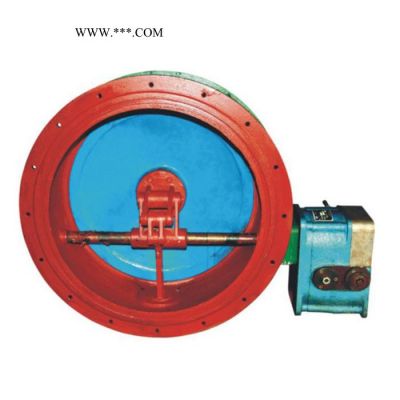

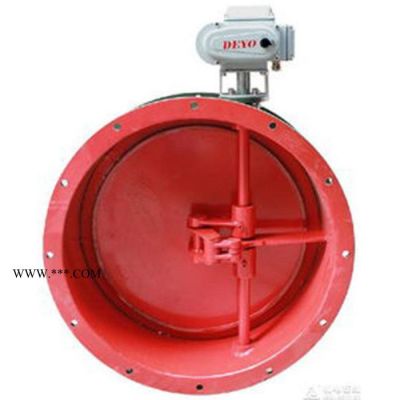

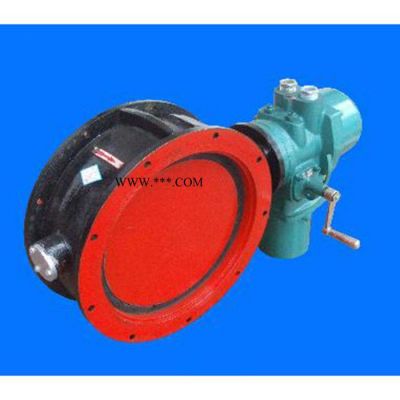

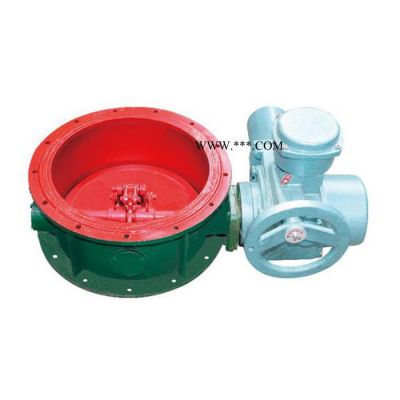

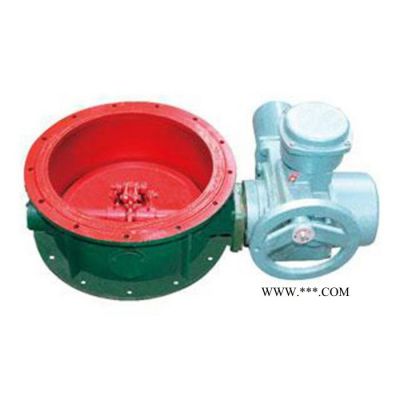

一、SMF双连杆手电动两用密闭阀门用途：
手电动两用密闭阀门用于转换通风方式，改变空气流程，适用于人防、国防和民用工业程介质为空气的通风和排风管路上。本阀适用公称压力PN≤0.05MPa, 工作温度- 30～+40℃，相对湿度30～90％，介质为空气的管路上，作为单向闭路机构。手电动密闭阀具有一定的抗冲击波余压能力，可以电动和手动两用，安装时注意介质流向应与阀体上所标注的箭头方向一致。
二、SMF人防双连杆手电动两用密闭阀门产品尺寸表
| 公称通径DN | A | B | D | D1 | L | 额定功率 | 额定电流 |
| 150 | 155 | 320 | 166 | 195 | 92 | 15W | 0.2A |
| 200 | 155 | 450 | 215 | 250 | 118 | 15W | 0.2A |
| 250 | 155 | 472 | 260 | 320 | 130 | 15W | 0.2A |
| 300 | 155 | 500 | 315 | 360 | 145 | 15W | 0.2A |
| 400 | 208 | 556 | 441 | 490 | 175 | 25W | 0.5A |
| 500 | 208 | 622 | 560 | 622 | 225 | 25W | 0.5A |
| 600 | 208 | 764 | 666 | 720 | 275 | 25W | 0.5A |
| 700 | 256 | 806 | 770 | 820 | 290 | 50W | 0.8A |
| 800 | 256 | 866 | 870 | 920 | 290 | 50W | 0.8A |
| 900 | 256 | 900 | 960 | 1010 | 290 | 90W | 1.0A |
| 1000 | 288 | 1005 | 1090 | 1160 | 300 | 120W | 1.2A |
三、SMF人防双连杆手电动两用密闭阀门安装
1、可以安装在水平或垂直管道上，使用时要求阀门板全启或全闭，不能作调节流用。
2、安装时，应保证标志压力通径的剪头与受冲击波的方向一致，并应便于阀门手柄的操作。
3、可以采用支架或吊架形式安装。
4、接管的法兰和橡胶垫圈按图加工。
四、SMF人防双连杆手电动两用密闭阀门注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时**好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
