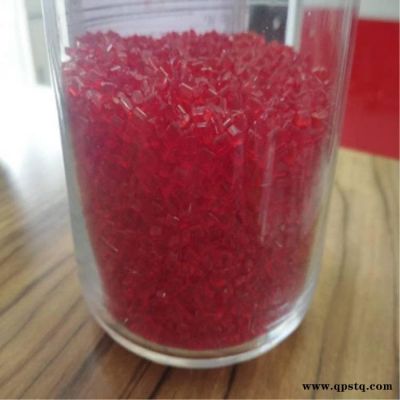

类型	标准料
密度	1.19
牌号	T6552
吸水率	0.3
销售方式	自产自销
颜色	红色
用途级别	注塑级,照明灯具,汽车部件,电子电器部件
品牌	仁集塑胶
厂家(产地)	LG化学
加工级别	注塑级,挤出级
特性级别	透明级,抗紫外线,高流动
成型收缩率	0.4
规格级别	注塑级

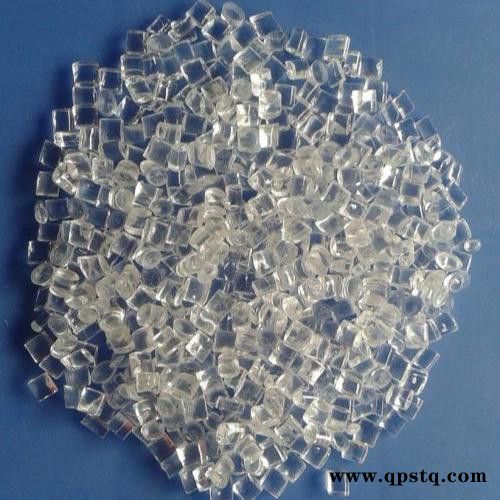

聚甲基丙烯酸甲酯

聚甲基丙烯酸甲酯，以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酸甲酯应用广泛。聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质地异，价格又比较适宜的品种。应用方面：PMMA溶于有机溶剂，如苯酚，苯甲醚等，通过旋涂可以形成良好的薄膜，具有良好的介电性能，可以作为有机场效应管（OFET）亦称有机薄膜晶体管（OTFT）的介质层。

PMMA树脂是无毒环保的材料，可用于生产餐具，卫生洁具等，具有良好的化学稳定性、和耐候性。

PMMA 树脂在破碎时不易产生尖锐的碎片，美国、日本等和地区已在法律中作出强制性规定，中小学及幼儿园建筑用玻璃必须采用PMMA树脂。全国各地加快了城市 建设步伐，街头标志、广告灯箱和电话亭等大量出现，其中所用材料中有相当一部分是PMMA树脂。北京奥运工程的户外彩色建材也大量使用了绿色环保的 PMMA树脂。

1.名称

中文别名：2-甲基-2-丙烯酸甲酯的均聚物;聚丙烯酸酯塑料;溶胶;有机玻璃;有机玻璃(杜邦公司聚甲基丙烯酸甲酯的商品名);有机玻璃板材;平均分子量（GPC法） 350000 .TG(DSC)122;牙托

粉

PMMA （聚甲基丙烯酸甲酯） 英文名称：PolymethylMethacrylate。

2.原料特性

原料的特性：

无色透明，透光率达90%---92%，韧性强，比硅玻璃大10倍以上。

光学性、绝缘性、加工性及耐候性佳。

溶解于四氯化碳、苯**二氯乙烷、丙酮等有机溶剂。

具有较高透明度和光亮度，耐热性好，并有坚韧，质硬，刚性特点，热变形温度80℃，弯曲强度110Mpa。

密度1.14—1.20g/cc,变形温度76--116℃，成型收缩率0.2—0.8%。

线膨胀系数0.00005—0.00009/℃,热变形温度68--69℃(74--107℃)

3.工艺特性

聚甲基丙烯酸甲酯含有极性侧甲基，具有较明显的吸湿性，吸水率一般在0.3%-0.4%，成型前必须干燥，干燥条件是80℃-85℃下干燥4-5h。

聚甲基丙烯酸甲酯在成型加工的温度范围内具有效明显的非牛顿流体特性，熔融粘度随剪切速率增大会明显下降，熔体粘度对温度的变化也很敏感。因此，对于聚甲基丙烯酸甲酯的成型加工，提高成型压力和温度都可明显降低熔体粘度，取得较好的流动性。

聚甲基丙烯酸甲酯开始流动的温度约160℃，开始分解的温度高于270℃，具有较宽的加工温度区间。

聚甲基丙烯酸甲酯熔体粘度较高，冷却速率又较快，制品容易产生内应力，因此成型时对工艺条件控制要求严格，制品成型后也需要进行后处理。

聚甲基丙烯酸甲酯是无定形聚合物，收缩率及其变化范围都较小，一般约在0.5%-0.8%，有利于成型出尺寸精度较高的塑件。

聚甲基丙烯酸甲酯切削性能甚好，其型材可很容易地机加工为各种要求的尺寸。

工艺条件

干燥处理：PMMA具有吸湿性因此加工前的干燥处理是必须的。建议干燥条件为90C、2~4小时。

熔化温度：240~270C。模具温度：35~70C。

注射速度：中等

化学和物理特性PMMA具有优良的光学特性及耐气侯变化特性。白光的穿透性高达92%。PMMA制品具有很低的双折射，特别适合制作影碟等。PMMA具有室温蠕变特性。随着负荷加大、时间增长，可导致应力开裂现象。PMMA具有较好的抗冲击特性。

由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA的改性相继出现。如甲基丙烯酸甲 酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。超级透明PMMA材料主要用于手机保护屏，该产品分为有硬化涂层，没有硬化涂层两种.其特点是透光率 极好，没有杂质，静电保护膜，表面硬化厚后硬度可达5-6H以上. 特别推荐用于硬化处理的PMMA材料，国内称为生板。

4.应用

聚甲基丙烯酸甲酯作为性能优异的透明材料广泛应用在以下各方面：



1．灯具、照明器材，例如各种家用灯具、荧光灯罩、汽车尾灯、信号灯、路标。

2． 光学玻璃，例如制造各种透镜、反射镜、棱镜、电视机荧屏、菲涅耳透镜、相机透光镜片。

3．制备各种仪器仪表表盘、罩壳、刻度盘。

4．制备光导纤维。

5．商品广告橱窗、广告牌。

6．飞机座舱玻璃、飞机和汽车的防弹玻璃（需带有中间夹层材料）。

7．各种医用、建筑用玻璃。
