| 准入认证 | 3C认证 |
|---|---|
| 适用车型 | 皆可 |
| 最大扭距 | 1250nm |
| 摆角 | 20β |
| 车轮外倾 | 15 |
| 联接尺寸 | 100 |
| 内轮最大转角 | 15 |
| 外轮最大转角 | 15 |
| 万向节 | 55 |
| 重量 | 17 |
| 伸缩量 | 55 |
| 回转直径 | 100mm |
| 最大回转直径 | 100 |
| 产品型号 | SWC100BH-390 |
| 材质 | 45 |
| 产地 | 苏州 |
| 类型 | 万向节传动轴 |
| 上市时间 | 2011年春 |
| 适用范围 | 工业 |
| 总长度 | 390 |
| 最大瞬时扭距 | 630 |
| 执行质量标准 | 国标 |
| 联轴器类型 | 万向联轴器 |
| 品牌 | 玛旗重工 |
| 型号 | SWC100-BH |
| 加工定制 | 是 |
| 外漆颜色 | 黑色 |

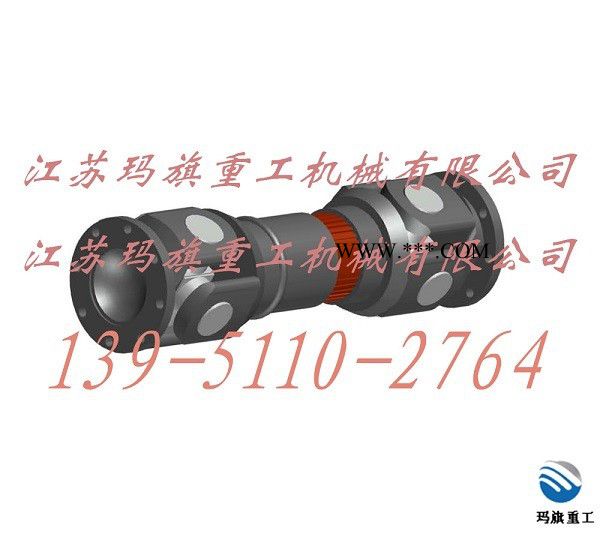

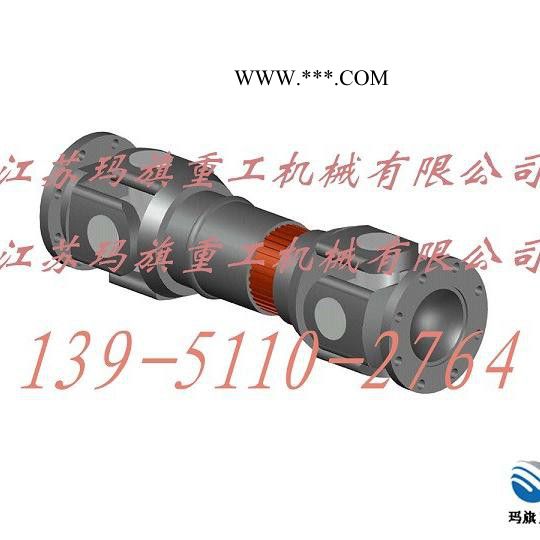

SWC型十字轴式万向联轴器（JB5513-91）
适用范围
◆SWC型万向联轴器主要适用于轧钢机械、起重运输机械及其他重型机械，连接两个不同轴线的传动轴系。其回转直径为100-620mm，传递额定转矩1.25-1000KN.m，轴线折角为15°-25°。
结构特点
◆结构合理，使用安全可靠，采用整体式叉头，消除了螺栓压紧轴承座（盖）这一薄弱环节，完全避免了常见的螺栓松动或断裂造成的恶性破坏事件，使用寿命比其他型式联轴器提高30%-50%。
◆承载能力高。
◆传动效率高，传动效率高达98.7%-99.9%，用于大功率传动，节能显著，可降低电耗5%-15%。
◆平稳传动，噪声低，一般噪声为30-40dB（A）。
型式
◆SWC型万向联轴器分为BH、BF、DH、CH、WH、WF和WD七种型式。
万向联轴器的选用
◆万向联轴器由两个万向节和一根中间轴所构成，为使主动轴、从动轴的角速度相等，即
Ω1=ω2，必须满足下列三个条件：
（1）中间与主、从动轴间的加点倾度相等，即β1=β2.
（2）中间轴两端的叉头位于同一相位。
（3）主、从动轴与中心轴的中心线位于同一动平面内。
◆万向联轴器的安装形式按其轴线相互位置，一般分为Z型（两轴平行0和W型（两轴相交）。
◆万向联轴器应根据荷载特性、计算转矩、轴承寿命及工作转速选用。
◆计算转矩由下例各式确定。
Tc=KT
T=955n(Pw) T=7020n(PN)
公式中：
T——理论转矩：N·m； Tc——计算转矩：N·m；
Pw——驱动功率：kW； PN——驱动功率：马力；
N——工作转速：r/min； k——工作情况系数，见下表
工作情况系数表K
| 负荷性质 | 设备名称 | K |
| 轻冲击负荷 | 发电机 离心泵 通风机 木工机床 皮带运输机 造纸机 | 1.1-1.3 |
| 中冲击负荷 | 压缩机（多缸） 活塞泵（多柱塞） 小型轧钢机 连续线材轧机 运输机械主传动 | 1.3-1.8 |
| 重冲击负荷 | 船舶驱动 运输辊道 连续管轧机 连续工作辊道 中型钢轧机 压缩机（单杠） 活塞泵（单柱塞） 搅拌机 压力机 矫直机 起重机主传动 球磨机 | 2-3 |
| 特种冲击负荷 | 起重机辅助传动 破碎机 可逆工作辊道 卷取机 磷化机 初轧机 | 3-5 |
| 特种冲击负荷 | 机架辊道 厚板剪切机 | 6-15 |
机能及特点：
1、取代了传统的键槽连接,有效避免了对键槽的磨损；
2、拆装利便,维修简朴；
3、同心度高,不乱性好；
4、构造简朴，本钱低廉；
5、不可单独使用,可与联轴器、皮带轮、链轮、同步带轮等配合使用；
6、广泛应用于CNC加工中央，数车、数铣，包装机械，造纸机械、印刷机械，纺织机械，破碎机等行业。
