| 工作电压 | 250VDC（V） |
|---|---|
| 过载电流 | 50V（A） |
| 寿命次 | 1000000 |
| 防护等级 | ip65 |
| 产品认证 | ce |
| 加工定制 | 是 |
| 品牌 | honsberg |
| 型号 | HD1K |
流量开关
Novafix HD1K-….GM/GK
主要特点 母接头G 1/4~G1铜/不锈钢
测量液体或者气体的机械式流量开关，弹簧支撑的
活塞和干簧管开关磁性机构，可靠设计，铜或者不锈
钢材料制造。
•坚固的金属开关头
• 电气部分与机械部分完全隔离
•优秀的重复性
•抵抗漂移
•大开关容量
技术数据

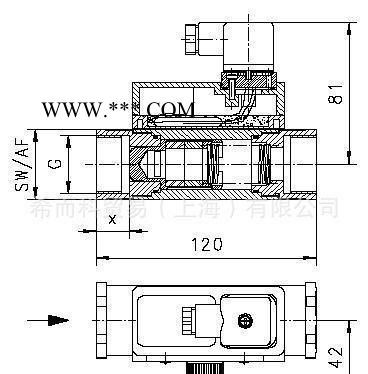

| G | 型号 | PN bar | Qmax最大流量 l/min H2O | 开关值l/min H2O 可变量程 | X mm | AF mm | 重量 kg | |||
铜 | G1/4 G3/8 G1/2 G3/4 G1 | HD1K-008GM 005 HD1K-010GM 005 HD1K-015GM 005 HD1K-020GM 005 HD1K-025GM005 | 200 200 200 200 200 | 10 20 40 60 80 | 0.5~5 0.5~5 1~10 3~30 4~40 |
1~10 2~20 4~40 4~60 |
3~30
| 15 15 15 18 18 | 40 40 40 40 40 | 1.3 1.3 1.2 1.2 1.1 | |
不锈钢 | G1/4 G3/8 G1/2 G3/4 G1 | HD1K-008GK 005 HD1K-010GK 005 HD1K-015GK 005 HD1K-020GK 005 HD1K-025GK005 | 200 200 200 200 200 | 10 20 40 60 80 | 0.5~5 0.5~5 1~10 3~30 4~40 |
1~10 2~20 4~40 4~60 |
3~30
| 15 15 15 18 18 | 41 41 41 41 41 | 1.3 1.3 1.2 1.2 1.1 | |
可调整的范围被指示水平显示减少的流量
误差 ±2%
介质温度 最大120℃
平均压力损失 Qmax时0.5bar
回差 和开关值有关
最小0.7l/min
材料：
HD1K-….GM HD1K-….GK
主体 铜Ms58 不锈钢1.4571
镍板
活塞 铜Ms58 不锈钢1.4305
弹簧 不锈钢1.4310 不锈钢1.4310
磁体 钡 钡
密封 NBR NBR
开关头 聚碳酸酯 聚碳酸酯
电气数据
干簧管开关，配线0.213可转换
250VAC 1.5A 50VA
DIN43650-A接头
防护级别IP65
安装位置 测量介质
安装位置也
许影响开关值 水 气体/空气
油 腐蚀性液体
术语 组合使用请看“技术数据”
