型号：	HACB-10	规格：	705X555X100（mm）
商标：	HD	包装：	箱装
产地：	上海	供应商：	韩东机械
产量：	200

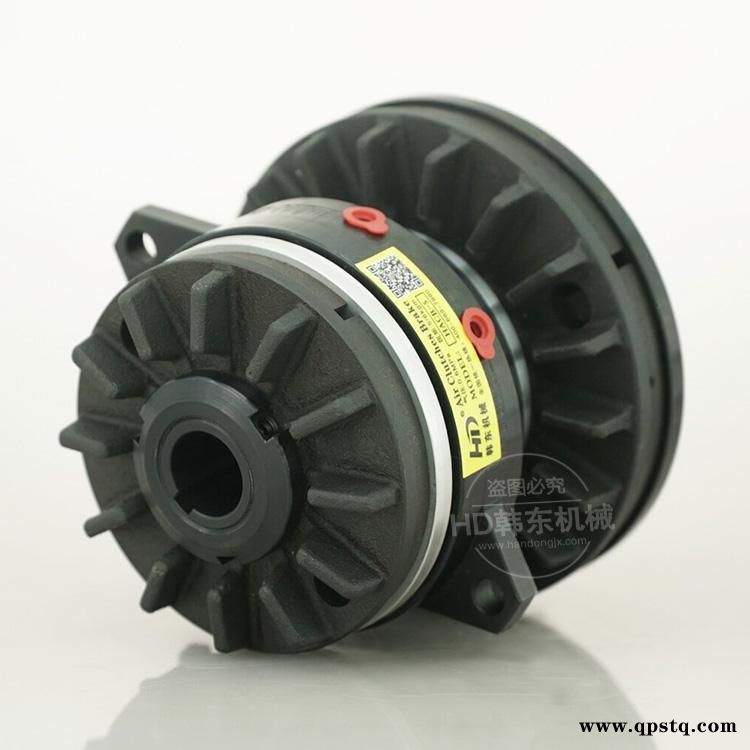

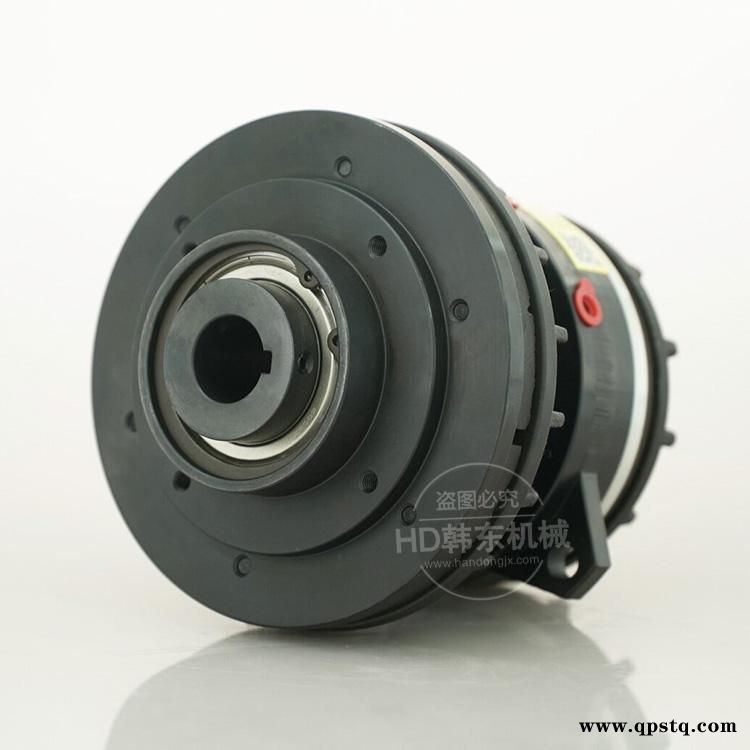

活塞通轴式气动离合制动器HACB-10
品 名：气动离合器制动器组HACB系列 品 牌：韩东 型 号：HACB系列 重 量：59（kg） 外形尺寸：705x555x100（mm） 气 压：0.1bar-6bar 制动扭矩：10—100000N.M 具体型号: HACB-2 HACB-5 HACB-10 HACB-25

产品安装 适合安装到中间轴上 因为离合器和制动器是一体化构造，所以 适合于往中间轴上安装。 的防热性能 因为离合器以及制动器的圆盘上附有冷却片，所以放热性良好，即使过酷使用也没有问题。 安装简单 往轴上安装，配管，作业非常简单，可以起到有效地降 的作用。 结实的构造 根据Air-Champ的来进行设计，使用寿命非常长。
产品特点： 气动离合器HACB-H反应快，适用于联接及制动。不拆卸也可交换摩擦片，适用内径范围20~110mm ,当空气压0~4mpa时转 距范围为100~4000N.M.离合器和制动器都是靠空气压来独立作动，排放空气后，靠复归弹簧来放开。用驱动圆盘来输入， 靠轴来输出。靠法兰还有转矩卡杆来防止制动器用空气室滑转。空气室内充入空气的话，离合器的场合是靠空气压使离合 器用圆盘沿轴方向滑动，和摩擦板接触。制动器的场合是带摩擦板的活塞和制动器用的圆盘发生接触。
操作上注意事项： 1.安装时要注意的事项 往轴上安装的场合以及往驱动圆盘上安装V形滑轮，链轮等的场合，注意不要给予冲击。 安装后，要确认圆盘和摩擦板之间的间隙是否保持了0.5~0.8mm的距离。 2.把HACB型固定到机台上 维持扭矩的是把扭矩卡杆插入付在制动器用空气式的支持孔（2个部位）还有本体的缺口部位。 因为制动器用空气室在运转中，会延轴方向稍微移动，所以使用的卡杆要留出2~4mm的富余长度。
