技术参数

产品名称：空压通轴式制动器NAB型

产品类别：气动制动器

品牌：韩东（HD)

产品型号：NAB-5T,NAB-5S,NAB-10T,NAB-10S,NAB-20T,NAB-40T,NAB-65T

（备注：不同型号价格不同）

NAB型气动刹车产品特征描述

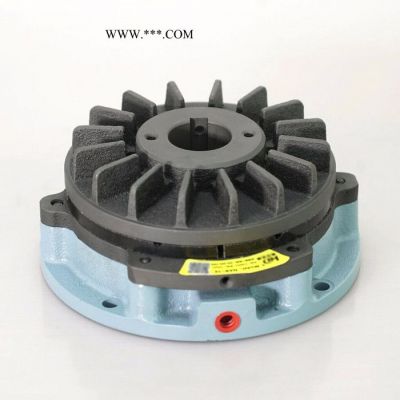

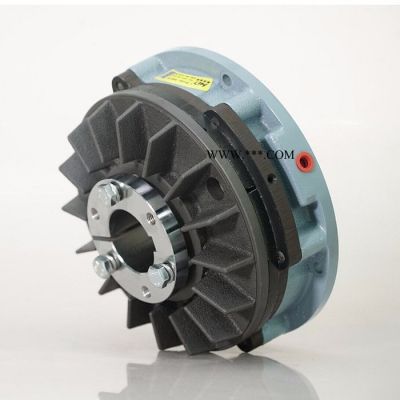

1.NAB（标准型）空压通轴式制动器，是用带楔的圆锥形轴套管往轴上安装，拥有摩擦板可在保持机械设备原样的情况下进行交换的构造。靠安装在带轮毂的圆盘上的冷却片来散发因摩擦而产生的热量。

2.摩擦板是双切口对开式，通过带轮毂圆盘的孔，用螺丝刀把埋头螺钉取出来后即可交换摩擦板。

3.靠调整空气压，使得停止顺畅平稳。

4.良好的放热效果，在较为恶劣的条件下也可使用用，并且能够空转使用。

5.可通过对空气压的调整在一定范围内对转矩进行调整。

6.因摩擦板较厚，所以使用寿命长，更换时，可在保持机械设备原样的情况下进行。

NAB气动刹车尺寸表：

产品安装使用说明

1. 往轴上的安装

NAB型制动器是用圆锥形轴套管按下列顺序往轴上安装。

1） 把轴键嵌入轴内，把制动器本体穿过轴。

2） 照准键，把圆锥形轴套管安装在嵌入轴锁定的位置处。

3） 把圆锥形轴套管的开口和附轴衬套圆盘的螺栓孔对齐，用3根安装螺栓来锁紧。在锁紧时，一边要观看千分表，注意活塞安装面的水平偏差度，一边要争取把偏差减到小程度而交错均等的。

2. 往机台上安装

制动器的制动转矩的支撑，用螺栓（4根）来固定法兰部位，还有在本体的切口处放入转矩栓来防止转动。

安装法兰的面和轴的直角度要控制在0.05mm以内。

注）用4根螺栓固定的场合，为了不对制动器轴线的方向产生预负荷，把圆锥形轴套孔管固定到轴上，在确认和机台之间不存在间隙之后进行安装。

用途/应用领域

练胶机滚筒，输送机，升降机，搬运机械，食品机械，印刷机械，粉碎机，电机制动,轮胎橡胶设备、食品机械、包装机械、印刷机械,，成型机，自动机，线材机械，板材机械，填充机械, 合板制造、搬送机械, 制药机械, 伸线材、纤维机械, 金属加工, 合板制造机械, 制粉设备, 轮胎成型机, 造纸机械，升降装置等行业。
