是否有现货: | 是 | 认证: | CE |
材质: | 铸钢不锈钢衬 | 压力环境: | 常压 |
工作温度: | 高温 | 零部件及配件: | |
形态: | 隔膜式 | 密封形式: | 硬密封/软密封 |
介质工作温度: | 常温阀 | 压力: | 中压阀 |
流量特性: | 等百分比 | 调节形式: | 调节切断型 |
驱动方式: | 手动、电动、气动 | 行程特点: | 直行程/角行程 |
品牌: | 硕翔阀门 | 型号: | ZJHP/M/ZZYP/ZZWP |
规格: | DN25---DN300 | 商标: | 硕翔阀门 |
包装: | 木箱 | 专利分类: | 调节阀 |
专利号: | 09 | 1/2---24": | 1/2---24" |
产量: | 10000 |

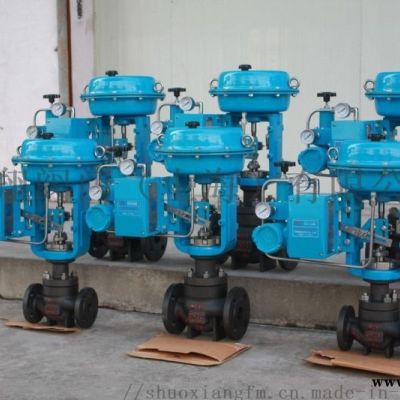

ZJHP气动薄膜调节阀--硕翔阀门基本介绍 上海硕翔阀门的调节阀又名控制阀,在 工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由 执行机构和 阀门组成。如果按行程特点,调节阀可分为直行程和角行程;按其所配执行机构使用的动力,可以分为气动调节阀、电动调节阀、液动调节阀三种;按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、 油品等介质。

(1)气动调节阀
① 按气动执行机构的形式分类
(a) 薄膜执行机构。又分直装式(正作用和反作用)及侧装式(正作用和作用)
(b) 活塞执行机构,又分比例式(正作用和反作用和二位式。
(c) 长行程执行机构
(d) 滚动薄膜执行机构。
② 按调节形式分类:(a)调节型;(b)切断型;(c)调节切断型。
③ 按移动型式分类:(a)直行程;(b)角行程。
④ 按阀芯形状分类:(a)平板形阀芯;(b)柱塞形阀芯;(c)窗口形阀芯;(d)套筒形阀芯;(e)多级形阀芯;(f)偏旋形阀芯;(g)蝶形阀芯;(h)球形阀芯。
⑤ 按流量特性分类:(a)直线;(b)等百分比;(c)抛物线;(d)快开。
⑥ 按上阀盖形式分类:(a)普通型;(b)散(吸)热型;(c)长颈型;(d)波纹管密封型。
(2) 电动调节阀
① 按电动职称机构的形式分类:(a)角行程;(b)直行程;(c)多回转式。
②按附件形式分类:(a)伺服放大器;(b)限位开关。
③按流量特性分类:(a)直线;(b)等百分比;(c)抛物线;(d)快开。
④按上盖形式分类:(a)普通型;(b)散(吸)热型;(c)长颈型;(d)波纹管密封型。
(3)手动调节阀。按阀芯性状分类:圆锥形;柱塞形;套筒形;多级形;偏旋形;蝶形;球形或半球形。
(4)(电)液动调节阀。
(5)智能调机阀。
调节阀的流量系数Kv,是调节阀的重要参数,它反映调节阀通过流体的能力,也就是调节阀的容量。根据调节阀流量系数Kv的计算,就可以确定选择调节阀的口径。为了正确选择调节阀的口径,必须正确计算出调节阀的额定流量系数Kv值。调节阀额定流量系数Kv的定义是:在规定条件下,即阀的两端压差为10Pa,流体的密度为lg/cm,额定行程时流经调节阀以m/h或t/h的流量数。
1. 一般液体的Kv值计算
a. 非阻塞流
判别式:△P<FL(P1-FFPV)
计算公式:Kv=10QL
式中:FL-压力恢复系数,见附表
FF-流体临界压力比系数,FF=0.96-0.28
PV-阀入口温度下,介质的饱和蒸汽压(绝对压力),kPa
PC-流体热力学临界压力(绝对压力),kPa
QL-液体流量m/h
ρ-液体密度g/cm
P1-阀前压力(绝对压力)kPa
P2-阀后压力(绝对压力)kPa
b. 阻塞流
判别式:△P≥FL(P1-FFPV)
计算公式:Kv=10QL
式中:各字符含义及单位同前
2. 气体的Kv值计算
a. 一般气体
当P2>0.5P1时
当P2≤0.5P1时
式中:Qg-标准状态下气体流量Nm/h
Pm-(P1+P2)/2(P1、P2为绝对压力)kPa
△P=P1-P2
G -气体比重(空气G=1)
t -气体温度℃
b.高压气体(PN>10MPa)
当P2>0.5P1时
当P2≤0.5P1时
等百分比特性
等百分比特性的相对行程和相对流量不成直线关系,在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比,流量变化的百分比是相等的。所以它的优点是流量小时,流量变化小,流量大时,则流量变化大,也就是在不同开度上,具有相同的调节精度。
线性特性
线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时,流量相对值变化小,流量小时,则流量相对值变化大。
抛物线特性
流量按行程的二方成比例变化,大体具有线性和等百分比特性的中间特性。
