首页 > 供应产品 > 气动三通、四通球阀硕翔阀门

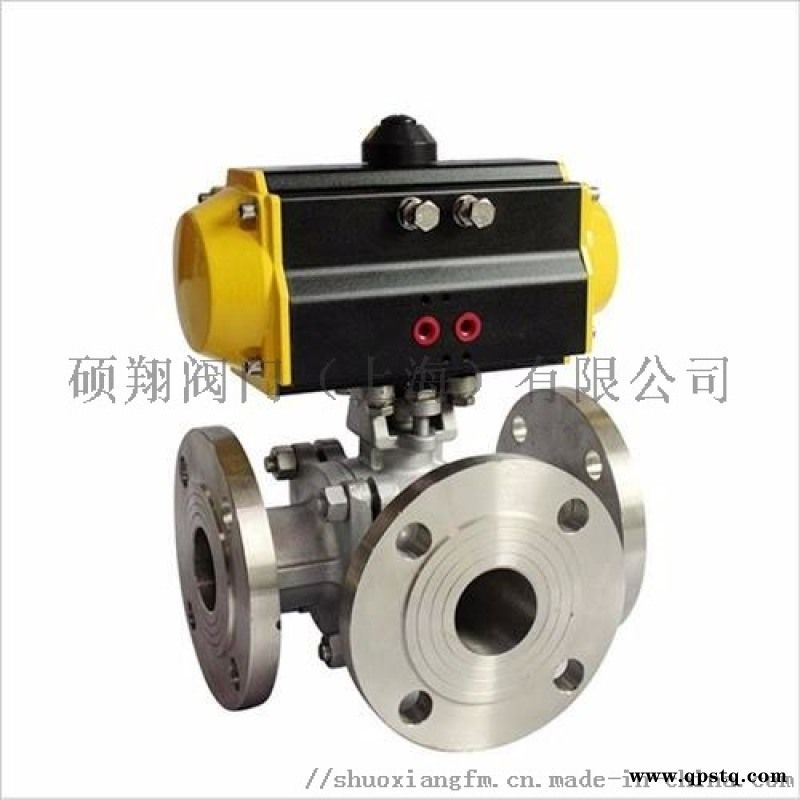

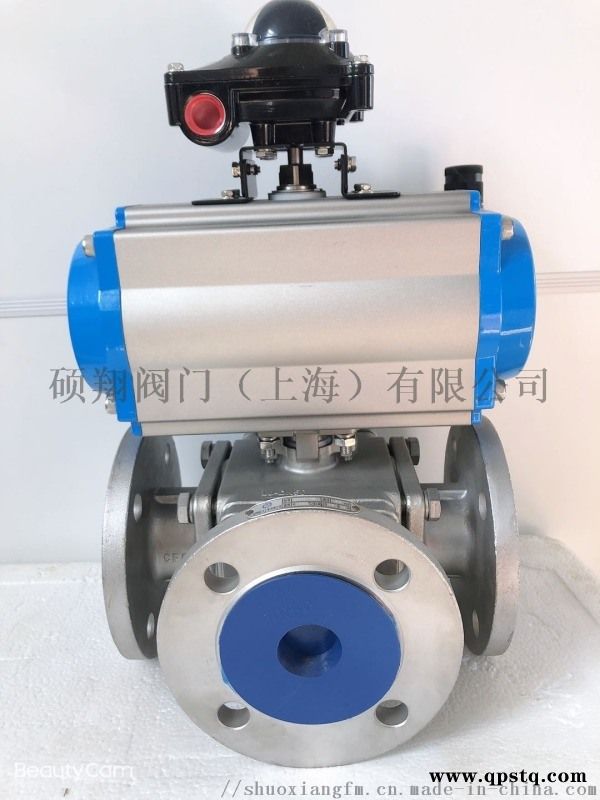

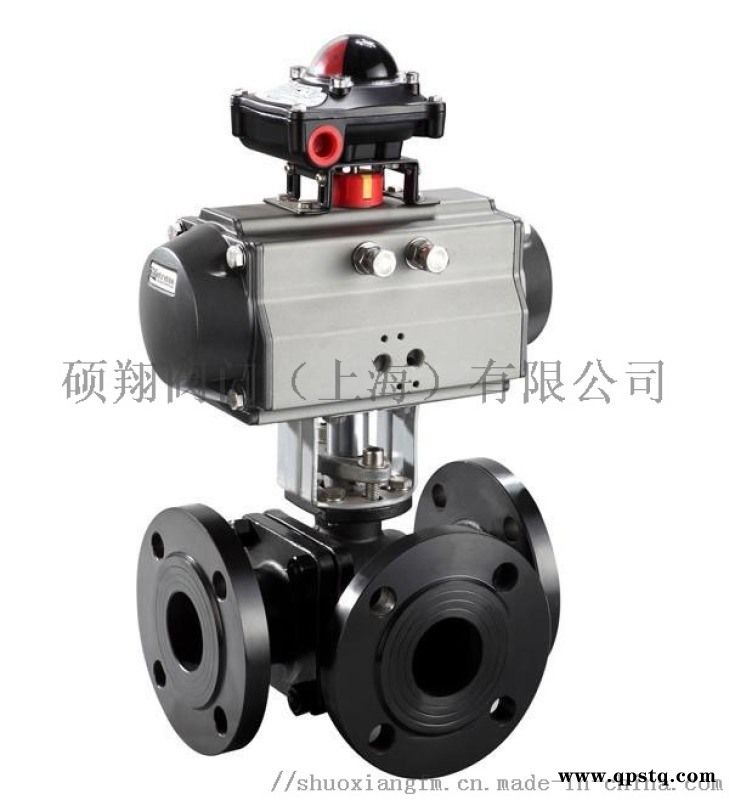

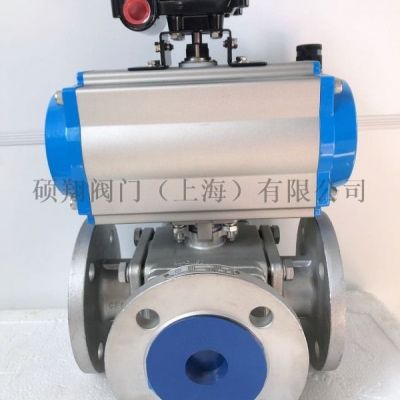

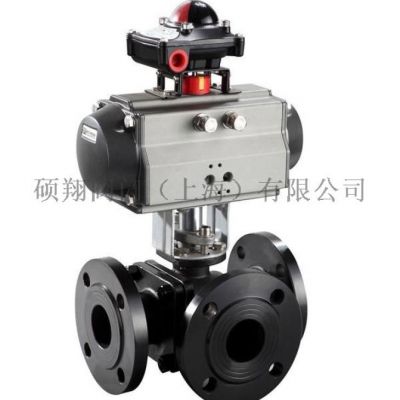

气动三通、四通球阀硕翔阀门
产品: 浏览次数:1229气动三通、四通球阀硕翔阀门
品牌: 硕翔阀门
单价: 面议
最小起订量:
供货总量: 43000
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-03-23 00:33

详细信息
是否有现货: 认证: CE
零部件及配件: 执行器 驱动方式: 手动、电动、气动
流动方向: 单向 适用介质: 各种工况介质
材质: 铸钢/不锈钢 连接方式: 法兰连接
通道: 三通式 结构形式: 浮动球阀
类别: 浮动球球阀 品牌: 硕翔阀门
公称通径: DN20---DN400 用途: 各种管线
型号: Q644F/Q645F/Q646F 规格: DN20---DN400
商标: 硕翔阀门 包装: 木箱
专利分类: 气动三通球阀 专利号: 06
1/2---24": 1/2---24" 产量: 10000

气动三通、四通球阀硕翔阀门基本介绍 硕翔阀门生产的气动三通球阀和气动四通球阀是阀门的一种,可分为LL型和T型与L型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通(如流向图L型)。三通球阀和四通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通 球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,也可以四个通道联通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。 气动三通、四通球阀硕翔阀门性能特点

双作用气动三通、四通球阀

气动三通四通球阀打开:2口进气、4口排气,推动两活塞分开向两边

气动三通四通球阀原理图

移动,输出轴逆时针方向转动

气动三通四通球阀关闭:4口进气、2口排气,推动两活塞向中心合拢,输出轴顺时针方向转动

单作用气动三通球阀

气动三通四通球阀打开:2口进气、4口排气,推动两活塞分开向两边移动,同时压缩弹簧,输出轴逆时针方向转动

气动三通四通球阀关闭:失气或失电时,弹簧推动两活塞合拢向中心移动,输出轴顺时针方向转动

气动三通、四通球阀硕翔阀门技术参数

设计特性:

■防火结构设计

■ISO 5211平台设计便于安装自动开关装置

■阀杆与阀体之间防静电装置

■阀杆防爆出装置设计

应用标准:

■设计与制造:GB/T12237, ANSI B16.34, API 608

■结构长度:GB/T12221,ASME B16.10, JIS B2002

■法兰尺寸 : GB/T9113,ASME B16.5, JIS B2212/JIS B2214

■检验与试验 :GB/T13927

■防火测试: API 607 4th 1993

■壁厚:ASME B16.34

气动三通、四通球阀硕翔阀门使用说明 气动三通四通球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动三通球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业获取广泛的应用。 特点: 1、三通四通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。 2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。 3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。 球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。 气动三通、四通球阀硕翔阀门采购须知 气动三通四通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换,任何一个管道都可以作为入口或出口。三通四通球阀分有L型和T型,可以满足不同的生产工艺要求。可以根据需要,任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。 双作用执行机构的开行程和关行程均由压缩空气提供。 单作用执行机构是开行程或关行程由压缩空气提供,而另一方向的行程一般由弹簧提供。
