规格	2.5˝（63毫米）或4.5˝（115毫米）
环境温度	176°F（80°C）
类型	活塞式压力表
联接型式	1/4˝内螺纹NPT端部连接标准；1/4˝内螺纹提供NPT背面或底部连接。所有款式均提供1/4˝BS
品牌	Dwyer
型号	PTGD

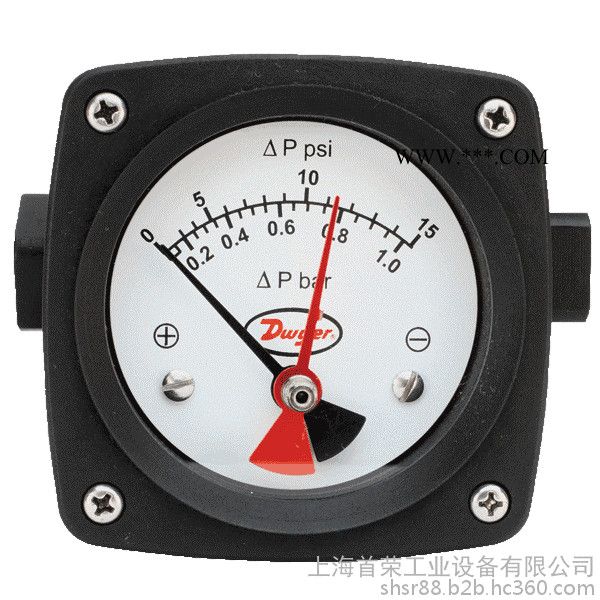

Dwyer PTGD系列 活塞式压力表

◆精度和超压等级

产品介绍

 PTGD系列差压活塞式压力表可用于测量过滤器、过滤器、泵性能测试和热交换器压降监测。其简单、坚固的设计具有耐候和耐腐蚀的表壳前部带有防碎透镜。系列PTGD包含一个提供不同压差的活塞传感元件满量程精度为±2%。由铝或316不锈钢和提供两个1/4?内螺纹NPT端部连接，系列PTGD提供超量程防护等级为3000 psig（200 bar）或6000 psig（400 bar），具体取决于模型。标准型号带有串联连接。背面或底部连接也可以使用。

特点/优点 ?坚固耐用、防风雨和防腐蚀的设计支持在恶劣环境中使用 ?根据型号，超过保护范围，高达6000 psig（400 bar）允许高压应用 ?连接选择的灵活性适合复杂的设计   应用 ?过滤器压降 ?过滤器 ?泵性能测试 ?热交换器压降

技术参数
介质：兼容气体和液体。 润湿材料：表壳：铝或316不锈钢；活塞：铝或316不锈钢；弹簧：302不锈钢；密封件：腈橡胶（标准）；
                  聚四氟乙烯，陶瓷磁铁；表壳：尼龙6 30%玻璃填充表壳。窗户：亚克力。   精度：±2%FS。 温度限制：176°F（80°C）。 压力限制：铝体3000 psi（206 bar）；不锈钢6000 psi（413 bar） 尺寸：2.5?（63毫米）或4.5?（115毫米）。 安装方向：安装在任何位置。 工艺连接：1/4?内螺纹NPT端部连接标准；1/4?内螺纹提供NPT背面或底部连接。所有款式均提供1/4?BSP。 重量：铝：2.5?0.88磅（399克）；4.5?1.35磅（612克）；
           不锈钢：2.5?1.75磅（794克）；4.5?2.3磅（1.04千克）。
  选型
