| 标准 | GB |
|---|---|
| 材质 | 碳钢,不锈钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN500 |
| 公称直径 | DN50-DN500 |
| 规格 | DN50-DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 适用介质 | 水、非腐蚀性液体 |
| 外形 | 中型 |
| 形态 | 隔膜式 |
| 用途 | 疏水 |
| 压力环境 | 常压 |
| 主体材料 | 不锈钢 |
| 品牌 | 沪工阀门 |
| 型号 | 9000X |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

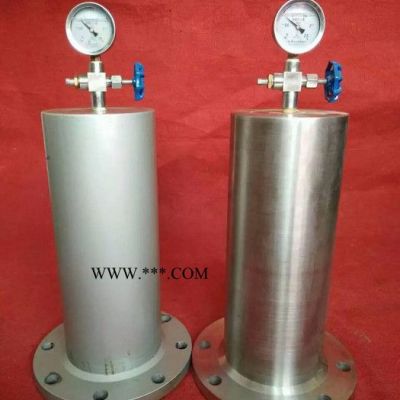

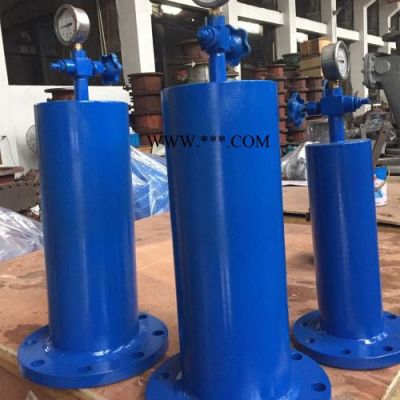

一、不锈钢活塞式吸纳器优点
体积小，安装方便，不锈钢材质，经久耐用气体阻尼，吸收水锤效果好
二、不锈钢活塞式吸纳器适用范围
适用于各种给水系统中，有冲击和水锤产生的管道上
三、不锈钢活塞式吸纳器技术参数
公称口径：50~400mm
公称压力：1.0、1.6、2.5Mpa
适用温度：0~120℃
适用介质：水、非腐蚀性液体
四、不锈钢活塞式吸纳器工作原理：
水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。
水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。
五、水锤消除器（水锤吸纳器、水锤吸收器、水锤防止器）--性能参数
| 公称压力MPa | 试验压力 | 适合介质 | 适宜温度 | 容气腔压力（占管道压力百分数） | |
| 密封试压 | 强度试压 | ||||
| MPa | MPa | ||||
| 1.6 | 1.76 | 2.4 | 水 | <=prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 150℃ | 50~70% |
| 2.5 | 2.75 | 3.75 | |||
六、活塞式水锤消除器主要外形尺寸与连接尺寸
| 型号 | 公称通径DN
| 法兰 | 螺栓孔中心圆直D1 | 连接凸出部分直径D2 | 法兰 | 总高 | 螺孔数 | 压力Mpa | |
| mm | 英寸 | ||||||||
| 9000X | 40 | 1 1/2 | 150 | 110 | 85 | 18 | 350 | 4-φ18 | 1.6 Mpa |
| 9000X | 50 | 2 | 165 | 125 | 100 | 20 | 455 | 4-φ18 | |
| 9000X | 65 | 2 1/2 | 185 | 145 | 120 | 20 | 505 | 4-φ18 | |
| 9000X | 80 | 3 | 200 | 160 | 135 | 20 | 745 | 8-φ18 | |
| 9000X | 100 | 4 | 220 | 180 | 155 | 22 | 765 | 8-φ18 | |
| 9000X | 125 | 5 | 250 | 210 | 185 | 22 | 796 | 8-φ18 | |
| 9000X | 150 | 6 | 285 | 240 | 210 | 24 | 828 | 8-φ23 | |
| 9000X | 200 | 8 | 340 | 295 | 265 | 24 | 918 | 12-φ23 | |
| 9000X | 250 | 10 | 405 | 355 | 320 | 26 | 948 | 12-φ25 | |
| 9000X | 300 | 12 | 460 | 410 | 375 | 28 | 970 | 12-φ25 | |
