| 标准 | GB |
|---|---|
| 材质 | 碳钢,不锈钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN400 |
| 公称直径 | DN15-DN400 |
| 规格 | DN15-DN400 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 适用介质 | 各种气体 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 减压阀 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 上海沪工阀门 |
| 型号 | YK43F |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

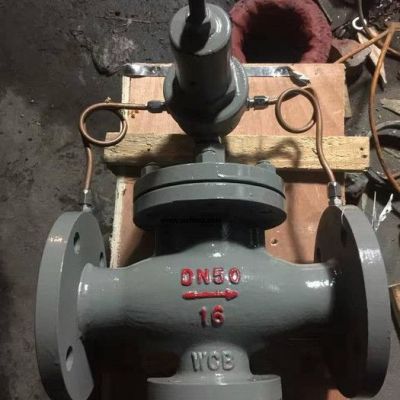

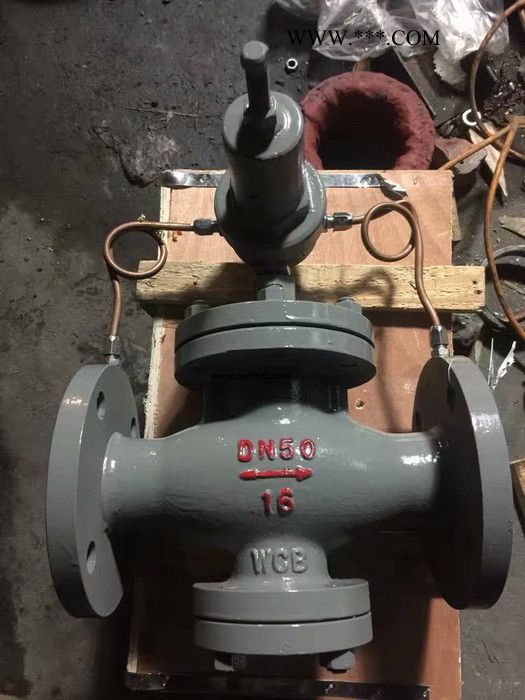

| YK43X/F型气体减压阀结构特点和用处 | |
| 本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。 导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压 力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 | |
| YK43X/F型气体减压阀主要技术参数和性能指标 |
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最大进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| 最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989 | |||||
*：壳体试验不包括膜片、顶盖
| YK43X/F型气体减压阀主要零件材料 |
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB/FCB* |
| 阀座 阀盘 | 2Cr13/304* |
| 缸套 | 2Cr13/25(镀硬铬)/304* |
| 活塞 | 2Cr13/铜合金/铜合金* |
| 活塞环 | 合金铸铁/对位聚苯* |
| 导阀座 导阀杆 | 2Cr13/304* |
| 膜片 | 1Cr18Ni9Ti |
| 主阀 导阀弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
| 密封垫(X/F型号) | 橡胶/聚四氟乙稀 |
| 导阀体 导阀盖 | 25/304* |
| *：用于氧气介质时的材料 |
| YK43X/F型气体减压阀外形尺寸(PN1.6-4.0 ) 单位：mm |
| 公称通径DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 290 | 90 |
| 20 | 160 | 180 | 300 | 98 |
| 25 | 180 | 200 | 300 | 110 |
| 32 | 200 | 220 | 300 | 110 |
| 40 | 220 | 240 | 320 | 125 |
| 50 | 250 | 270 | 320 | 125 |
| 65 | 280 | 300 | 325 | 130 |
| 80 | 310 | 330 | 365 | 160 |
| 100 | 350 | 380 | 365 | 170 |
| 125 | 400 | 450 | 475 | 200 |
| 150 | 450 | 500 | 475 | 210 |
| 200 | 500 | 550 | 515 | 240 |
