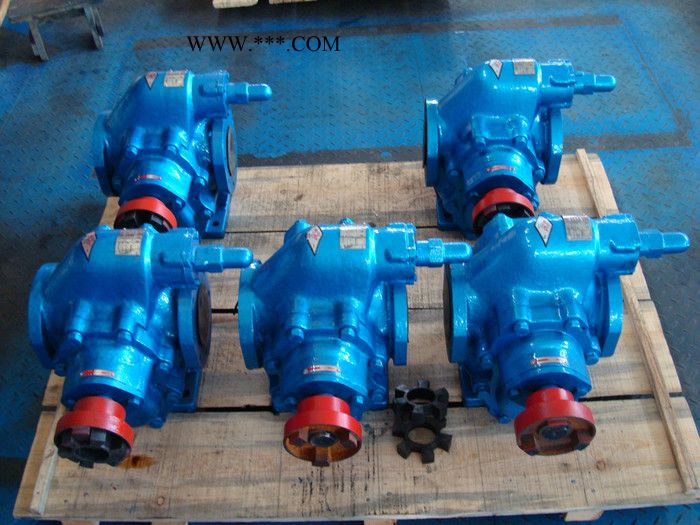

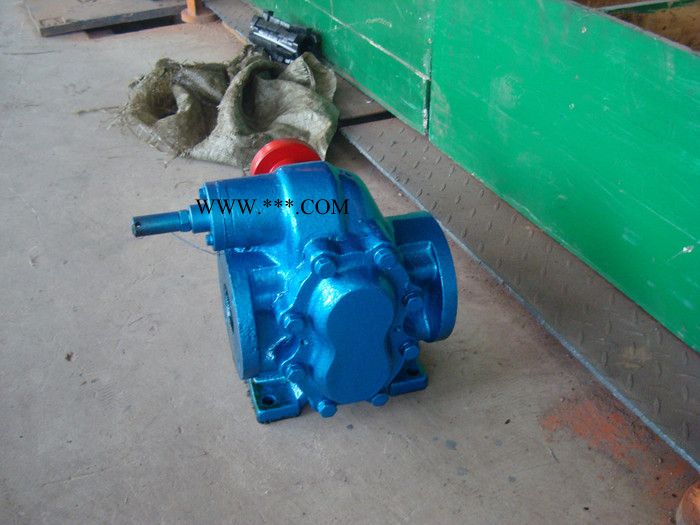

KCB齿轮油泵结构说明：

    KCB齿轮油泵泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成.

1、泵体、前后盖等零件为灰铸铁件，齿轮用**碳素钢制作；亦可根据用户需要用铜材或不锈钢制作。

2、安全阀。KCB系列油泵在后泵盖或泵体上方装有安全阀，齿轮油泵 当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压沖击时安全阀**会自动打开，卸除部分或全部的高压液体回到吸入腔，从而对泵及管道起到安全保护作用。

3、轴承。2CY系列油泵全部采用DU轴承；可根据用户要求采用锡青铜轴承。&0818.3-83.3、2CY1.1齿轮油泵采用DU轴承；可根据用户要求采用锡青铜轴承。

4、轴封。本系列齿轮油泵产品的轴端密封有骨架油封、机械密封及填料密封三种结构。

a. 骨架油封：骨架油封的特点是维护、更换方便，成本低，但寿命较短。丁晴胶骨架油封适用于1001：以下工作环境；氟橡胶骨架油封适用于200℃以下工作环境。

b. 1机械密封：机械密封的特点是密封可靠、寿命长，成本高。机械密封的基体用不锈钢制造， 动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造，使用温度在200℃以下。

c. 填料密封：填料密封仅用于高温油泵，其特点是耐高温，有少量泄漏。使用过程中需根据泄漏情况经常进行调整，使用温度在250℃：以下。

    用户需何种型式的密封结构需在订货时注明。凡订货时未注明者均按丁晴胶骨架油封结构供货。
