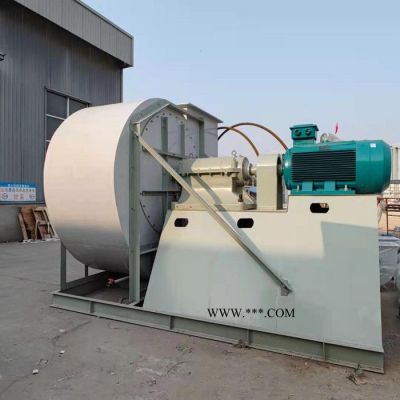

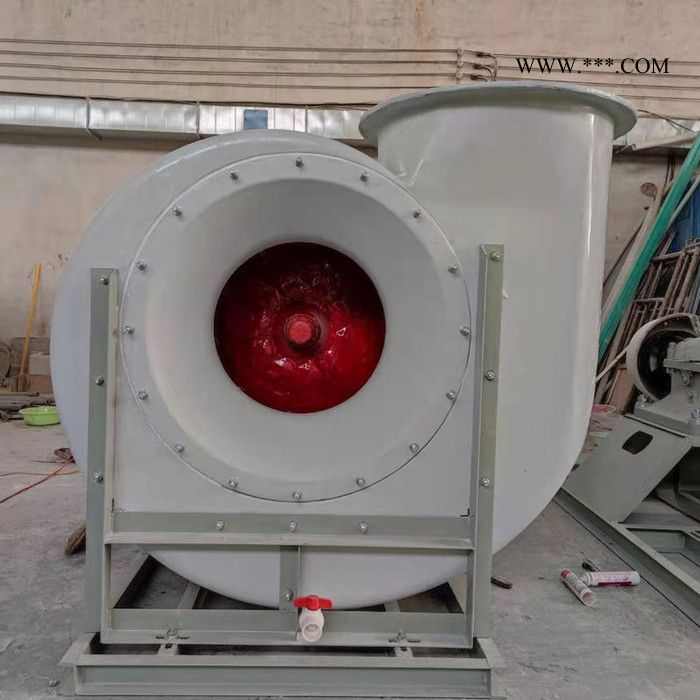

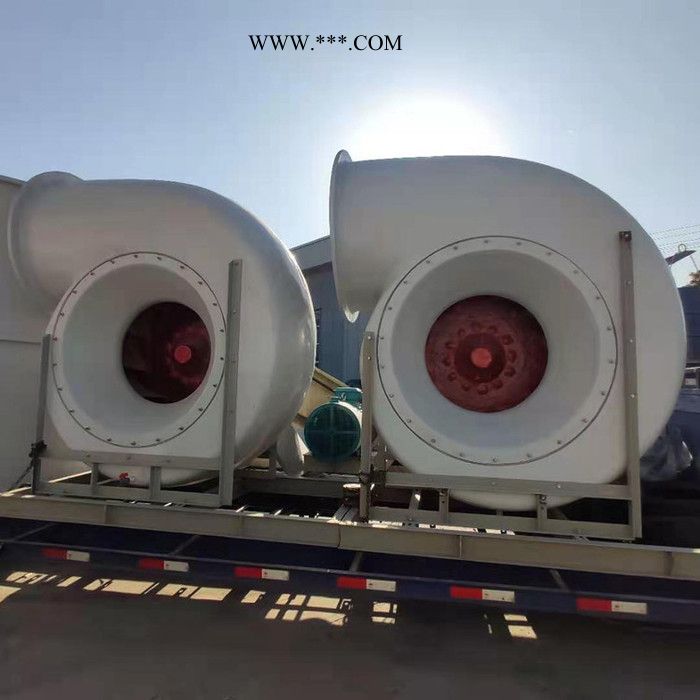

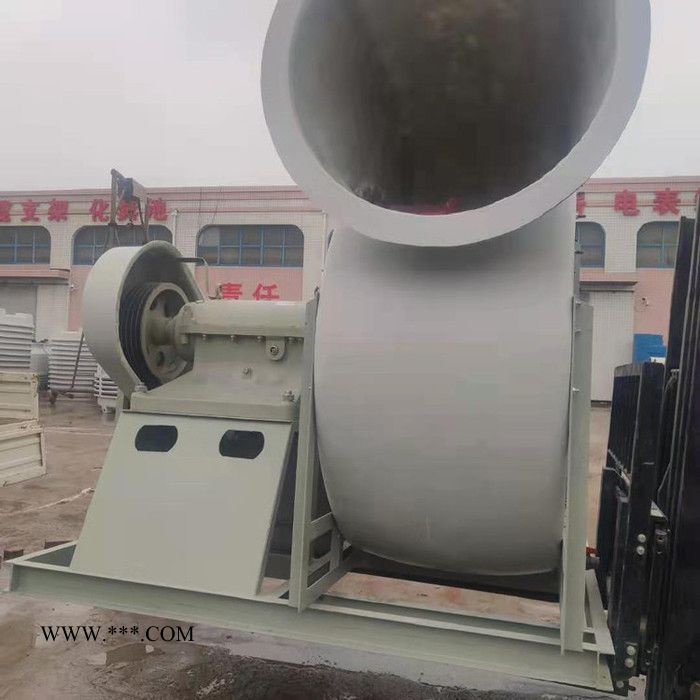

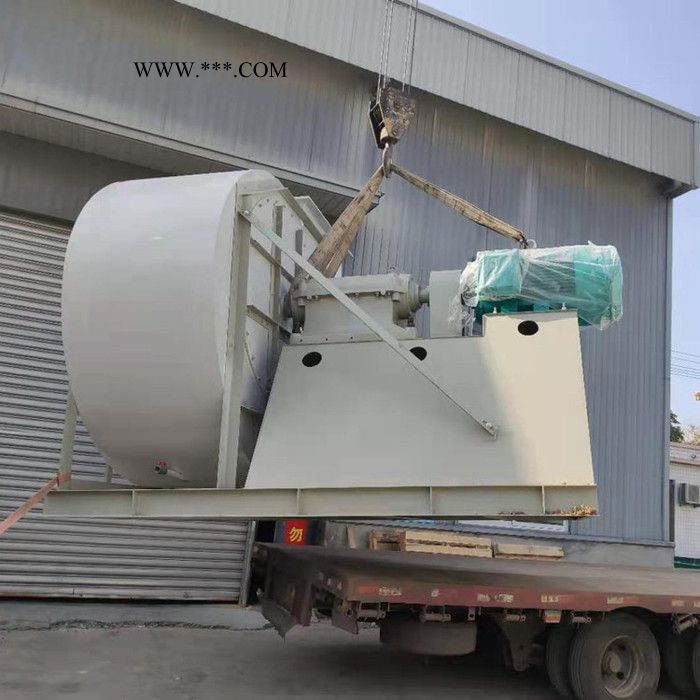

绍华 高压离心回转式鼓风机  低噪声回转式鼓风机 离心风机

      9-19离心通风机是一款离心风机，工作原理和离心风机一样，目前被用于输送物料，其特

点是属于小流量、高风压，抽风，送风效果好，目前市场上大部分生产厂家生产的有A式和D式

两种系列，A式是直接式电机传动，D式是联轴器传动。

结构形式
1、9-19离心通风机为单吸入式，采用前弯型叶轮。
2、根据叶轮的旋转方向不同，风机可制成右旋和左旋两种旋向。从电机一端正视，叶轮顺时针

旋转为右旋风机，以“右”表示；逆时针旋转为左旋风机，以“左”表示。
3、9-19离心通风机的出风口角度可制作成0°、45°、90°、135°、180°、225°共6种角度。我公

标准产品为0°、45°、90°三种，其余角度可根据用户需要作。
4、9-19离心通风机的传动方式为A/D两种：A式：电机直联传动，结构紧凑、维护简单。机号

3.5~6.3#采用此种传动方式D式：联轴器传动，结构形式为连体式：即把风机、传动组和电机

全部装配在同一个刚性底座上，从而减小了客户有安装难度，极大的缩短现场安装、调试的工

期。7.1#及以上机号采用此用种传动方式。
