| 适用范围 | 工业,农业,城市给排水 |
|---|---|
| 产品别名 | 单螺杆泵 |
| 材质 | 铸铁 |
| 产地 | 浙江 |
| 电压 | 380v |
| 功率 | 15 |
| 规格 | 配件 |
| 级数 | 单级 |
| 流量 | 30 |
| 排出口径 | 100mm |
| 驱动方式 | 电动 |
| 吸入口径 | 125 |
| 压力 | 1.2 |
| 扬程 | 120 |
| 用途 | 杂质泵 |
| 原理 | 螺杆泵 |
| 转速 | 960 |
| 泵轴位置 | 卧式 |
| 品牌 | 上海文都泵阀 |
| 型号 | G60-2 |
| 加工定制 | 是 |

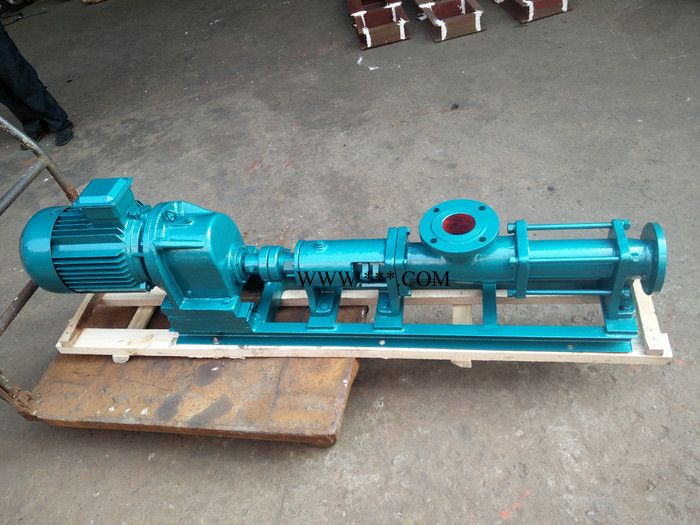

G型螺杆泵
一、产品概述：

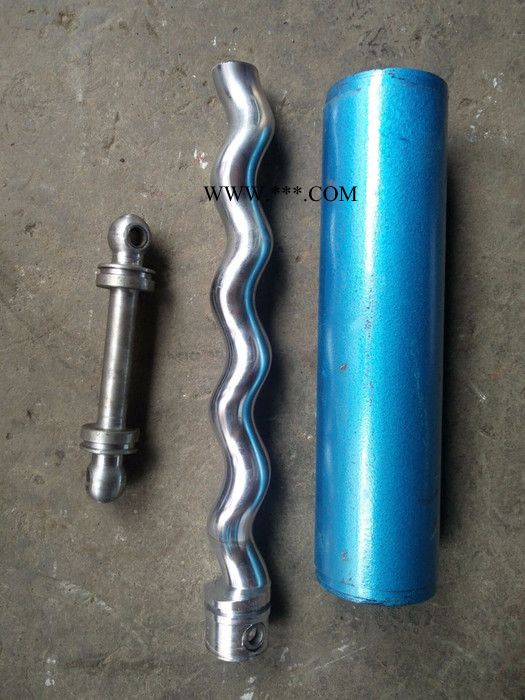

单螺杆是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程PREFIX = ST160m(清水)，自吸高度一般在6m，适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
二、技术参数：
流量：0-150m3/h；
扬程：60-120m；
功率：0.75-37kw；
转速：500-960r/min；
口径：20-135MM；
温度：-15-200℃
三、型号意义：
G 35-1
G - G系列螺杆泵
35 -螺杆名义直径(mm)
1 -表示一级泵
产品概述：
单螺杆泵是一种内啮合偏心回转的容积泵，泵的主要构件：一根单头螺旋的转子和一个通常用弹性材料制造的具有双关螺旋的定子，当转子在定于型腔内绕定子的轴线作行星回转时，转定子之间形成的密闭腕就沿转子螺线产生位移；因此就将介质连续地，均速地、而且容积恒定地从吸入口送到压出端，基于这件特性，单螺杆泵特别适合于下列工况的工作。
输送高粘度介质：根据泵的大小不同可以输送粘度从37000-200000厘泊的介质。
含有颗粒或纤维的介质：颗粒直径可以这30mm（不超过转子偏心距）。纤维长可以350mm（相当0.4位转子的螺距）。其含量一般可达介质窖的40%，若介质中的固体物为细微之粉沫状时，最高含量可达60%或更高也能输送。
要求输送压力稳定，介质固有结构不爱破坏时，选用单螺杆泵输送最为理想。
产品特点：
单螺杆泵由于结构和工作特性，与活塞泵离心泵、叶片泵、齿轮泵相比具有下列诸多优点：
1. 能输送高固体含量的介质。
2. 流量均匀压力稳定，低转速时更为明显。
3. 流量与泵的转速成正比，因而具有良好的变量调节性。
4. 一泵多用可以输送不同粘度的介质。
5. 泵的安装位置可以任意倾斜。
6. 适合输送敏性物品和易受离心力等破坏的物品。
7. 体积小，重量轻、噪声低，结构简单，维修方便
应用范围：
螺杆泵作为一种通用泵，流量可以根据要求，通过改变速度进行调节，运行速度可高可低，出口压力可随泵的级数增加，每增加一级，压力增加0.6MPA，在以下范围和行业广泛应用；
1、环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送，特别适用于油水分离器、板框压滤机等设备；
2、船舶工业：轮低清洗、油水、油渣、油污水等污水介质的输送；
3、石油工业：输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等等，从而降低了机械采油、采煤田气的成本，增加了油口采收率；
4、医药、日化：粘稠浆、乳化液、各种软膏化装品的输送；
5、食品罐头工业：各种发酵粘稠淀粉、食油、蜂蜜、糖浆、果浆、奶油、鱼靡肉糜以及其下脚料的输送；
6、酿造工业：各种发酵粘稠液、浓酒糟、粮食制品渣、各种酱类、浆类和含有快状固体物的粘液等；
7、建筑工业：水泥沙浆、石灰浆、涂料及其它糊状体的喷涂与输送；
8、采矿工业：矿井内的含固体颗粒的地下水和污浆水排送到地面；
9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂；
10、印刷工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆、短纤维浆料的输送；
11、工业锅炉：电厂、水煤浆的输送。
性能参数：
| 型号 | 流量 | 压力 | 允许最 | 电机 | 必需汽 | 进口法 | 出口法 | 允许颗 | 允许纤 |
| G20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| G20-2 | 1.2 | 1.5 | |||||||
| G25-1 | 2 | 0.6 | 960 | 1.5 | 40 | 32 | 2 | 30 | |
| G25-2 | 1.2 | 2.2 | |||||||
| G30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
| G30-2 | 1.2 | 3 | |||||||
| G35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
| G35-2 | 1.2 | 4 | |||||||
| G40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
| G40-2 | 1.2 | 5.5 | |||||||
| G50-1 | 14 | 0.6 | 720 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50-2 | 1.2 | 7.5 | |||||||
| G60-1 | 22 | 0.6 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60-2 | 1.2 | 15 | |||||||
| G70-1 | 38 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 | |
| G70-2 | 1.2 | 18.5 | |||||||
| G85-1 | 56 | 0.6 | 630 | 15 | 150 | 150 | 10 | 80 | |
| G85-2 | 1.2 | 30 | |||||||
| G105-1 | 100 | 0.6 | 500 | 30 | 200 | 200 | 15 | 110 | |
| G105-2 | 1.2 | 55 | |||||||
| G135-1 | 150 | 0.6 | 400 | 45 | 250 | 250 | 20 | 150 |
