| 标准 | 国标 |
|---|---|
| 材质 | 球墨铸铁 |
| 产地 | 浙江 |
| 产品别名 | 活塞式调流调压阀 |
| 工作温度 | 常温 |
| 公称通径 | 50-800mm |
| 规格 | DN800 |
| 类型 | 直通式 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封 |
| 驱动方式 | 电动 |
| 适用范围 | 水 |
| 适用介质 | 水 |
| 外形 | 大型 |
| 形态 | 柱塞式 |
| 用途 | 调压 |
| 执行质量标准 | 国标 |
| 压力环境 | 常压 |
| 品牌 | 三科阀门 |
| 型号 | LHS941X |
| 通道位置 | 直通式 |
一、LHS941X调流调压阀主要特点：
活塞式调流调压阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。活塞式控制阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。活塞式控制阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。活塞式控制阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行。使用寿命不小于30年。
活塞式调流调压阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在最大工作压差和动水启闭运行工况下，保证整体抗推力安全可靠，不发生有害的振动。活塞式控制阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能，应动作灵活、安全可靠，手动操作力矩满足标准。活塞式控制阀的电动装置包括电机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置采用机电一体化设计，配置现地操作控制箱。活塞式控制阀的传动装置有以下性能 阀门过载保护 阀门行程保护 手动／电动切换装置 阀门开度位置指示装置 阀门开、关触点，触点接线的引出应满足就地及远方控制室的要求。
二、LHS941X调流调压阀主要说明：
LHS941X活塞式调流调压阀是借鉴德国、日本先进经验，总结国内设计制造及实用经验的基础上，根据流体力学特性而开发出来的调速调压型阀门。已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题.
活塞式调流调压阀技术描述
调流活塞阀型号：LHS941X
技术性能表
公称通径 DN350-700 mm
公称压力 1.0 0.6 Mpa
试验压力 密封 1.1 0.66
壳体 1.5 0.9
适用温度 0～ 80 ℃ 、
适用介质 水、饮用水、污水
三、LHS941X调流调压阀概述：

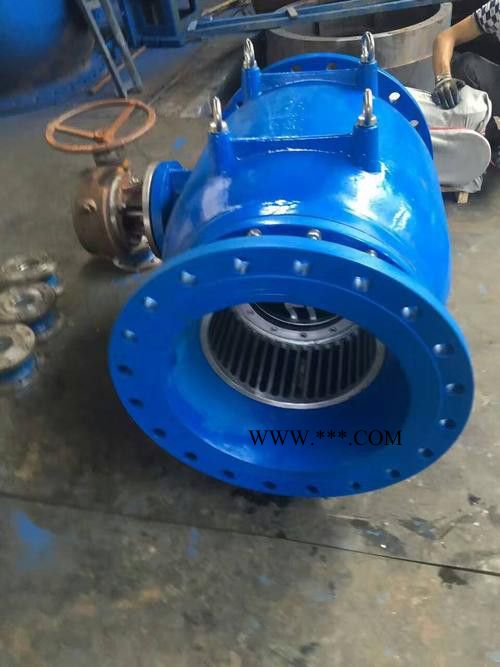

电动调压调流阀为活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应GB的要求。活塞式控制阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
四、LHS941X调流调压阀主要材料：
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 前阀体 | 球墨铸铁QT450-12 铸钢 WCB | 9 | 后阀体 | 球墨铸铁QT450-12 / 铸钢 WCB |
| 2 | 曲柄 | 不锈钢304 | 10 | O型圈 | 橡胶 |
| 3 | 剪切销 | 不锈钢304 | 11 | O型圈 | 橡胶 |
| 4 | 连杆 | 不锈钢304 | 12 | 驱动轴 | 不锈钢2Cr13 |
| 5 | 导流器 | 不锈钢304 | 13 | 密封前铜套 | ZCuSn10Zn2 |
| 6 | 活塞 | 不锈钢304 | 14 | 密封铜套 | ZCuSn10Zn2 |
| 7 | 连杆支承 | 不锈钢304 | 15 | 紧固件 | 不锈钢25 |
| 9 | 密封圈 | 橡胶 | 执行机构 | 智能型电装 | |
五、LHS941X调流调压阀主要说明：
对贵公司的承渃
我公司对产品的质量实行三包；包质、包换、包修
合同签定后，质量保证，按时交货
客户在订货中务必提供以下说明；
结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供的服务
