| 品牌 | TRANTEX |
|---|---|
| 型号 | MCS-5 |
| 配件名称 | 电磁离合器 |
| 材质 | 钢 |
| 适用范围 | 机械 |
TRANTEX仲勤工业股份有限公司--电磁式离合器—刹车器--台湾第一品牌--主要产品:TRANTEX仲勤电磁离合器 制动器FMP, 仲勤电磁离合器 刹车组合FMP, 仲勤电磁式离合器刹车器FMR，仲勤离合刹车器SMT , 仲勤离合制动器FMX , 仲勤电磁离合刹车器SMP，仲勤双离合器组FMT ， 仲勤电磁离合制动器TMP , 仲勤刹车离合组合MMP，仲勤电机刹车器FBD , 台湾仲勤刹车器FBN, 仲勤电磁离合器FCD , 仲勤电磁离合器FCB， 仲勤离合器FCH , 仲勤离合器MCF , 仲勤电磁式离合器MCS，仲勤离合器HVC，仲勤刹车器FBH。仲勤制动器MBF，仲勤电磁制动器MBF，仲勤电磁刹车器FBD，0.6-1.5-2.5-5-10-20-40 DC 24V，仲勤安全刹车器SAB-0.4-0.8-1.6-3.2-6-8-15-24 国内大量现货供应
 | 標準產品的特性如下： |

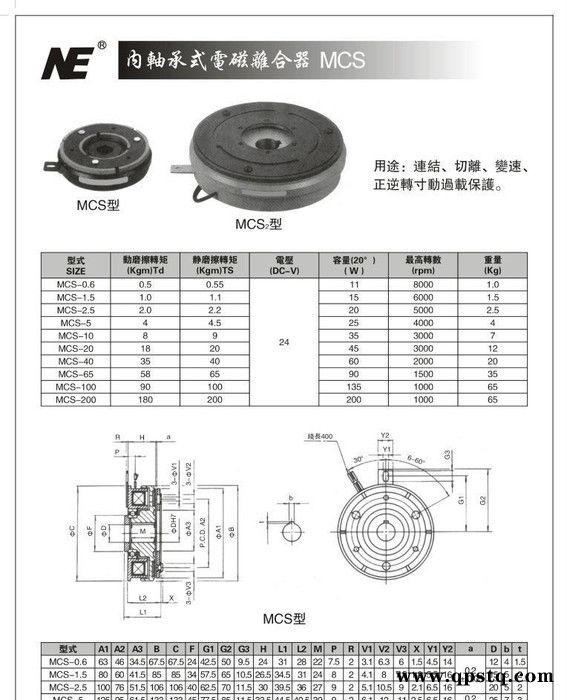

尺寸圖：
規格表：(以公釐為單位)
尺寸 | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 | 40 | 65 | |
| 靜磨擦轉矩 kgm | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 | 40 | 65 | |
| 勵磁電壓 DC-V | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | |
| 容量 (在 20 ?C) W | 11 | 15 | 22 | 30 | 38 | 50 | 65 | 90 | |
| 最高回轉數 RPM | 5000 | 5000 | 4500 | 4000 | 3000 | 2500 | 2000 | 1800 | |
| 鑿孔 (轉體) | 貫孔 dH7 | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 |
| 鍵槽 bxt | 4x1.5 | 5x2 | 5x2 | 7x3 | 7x3 | 10x3.5 | 12x3.5 | 15x5 | |
| 直徑 | A | 74 | 93 | 116 | 144 | 178 | 225 | 280 | 330 |
| B | 70 | 88 | 110 | 137 | 172 | 217 | 265 | 317 | |
| C | 50 | 60 | 76 | 95 | 120 | 158 | 142 | 180 | |
| D | 36 | 46 | 54 | 67 | 89 | 108 | 115 | 150 | |
| E | 50 | 65 | 70 | 85 | 112 | 132 | 155 | 185 | |
| F | 44 | 58 | 62 | 77 | 100.5 | 120.5 | 142.5 | 171 | |
| G | 12 | 14 | 16 | 16 | 22 | 22 | 28 | 30 | |
| H | M3 | M4 | M5 | M6 | M8 | M10 | M10 | M10 | |
| K | 4.5 | 5.5 | 6.5 | 6.5 | 8.5 | 11 | 10.5 | 13 | |
| 長度 | L | 30 | 33.5 | 38.5 | 44 | 56 | 66.5 | 97.7 | 111.7 |
| M | 24 | 26.5 | 30 | 33.5 | 43 | 50 | 80 | 90 | |
| N | 6 | 7 | 8.5 | 10.5 | 13 | 16.5 | -- | -- | |
| O | 5 | 6.5 | 8 | 11 | 14 | 17.5 | -- | -- | |
| P | 1.6 | 2 | 2 | 2.5 | 3 | 3.2 | 4 | 4.5 | |
| S | 8 | 9 | 10.5 | 10.5 | 13 | 13 | 15 | 18 | |
| 空氣間隙 a | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | |
| 重量 kg | 0.5 | 1.0 | 1.8 | 3.5 | 6.5 | 11.5 | 20 | 35 | |
