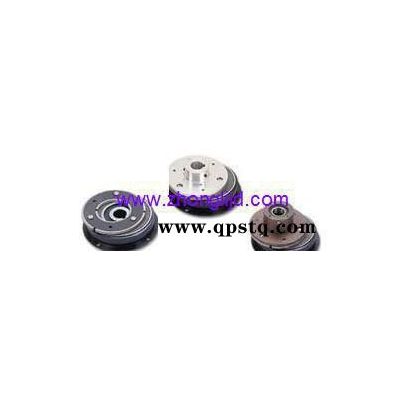

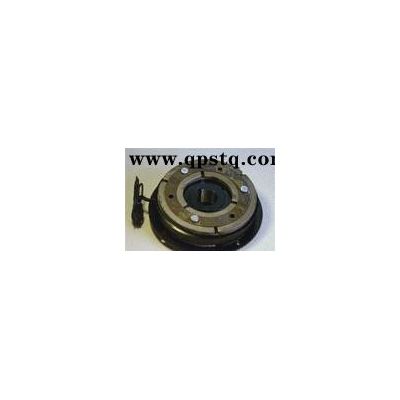

| 品牌 | TRANTEX仲勤 |
|---|---|
| 型号 | FCD-5 |
| 配件名称 | 电磁离合器 |
| 材质 | 钢 |
| 适用范围 | 机械设备 |
TRANTEX仲勤工业股份有限公司--电磁式离合器—刹车器--台湾第一品牌--主要产品:TRANTEX仲勤电磁离合器 制动器FMP, 仲勤电磁离合器 刹车组合FMP, 仲勤电磁式离合器刹车器FMR，仲勤离合刹车器SMT , 仲勤离合制动器FMX , 仲勤电磁离合刹车器SMP，仲勤双离合器组FMT ， 仲勤电磁离合制动器TMP , 仲勤刹车离合组合MMP，仲勤电机刹车器FBD , 台湾仲勤刹车器FBN, 仲勤电磁离合器FCD , 仲勤电磁离合器FCB， 仲勤离合器FCH , 仲勤离合器MCF , 仲勤电磁式离合器MCS，仲勤离合器HVC，仲勤刹车器FBH。仲勤制动器MBF，仲勤电磁制动器MBF，仲勤电磁刹车器FBD，0.6-1.5-2.5-5-10-20-40 DC 24V，仲勤安全刹车器SAB-0.4-0.8-1.6-3.2-6-8-15-24 国内大量现货供应
 | 標準產品的特性如下： |
尺寸圖：
規格表：(以公釐為單位)
尺寸 | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 | 40 | ||||||||
| 靜磨擦轉矩 kgm | 0.55 | 1.1 | 2.2 | 4.5 | 9 | 17 | 35 | ||||||||
| 勵磁電壓 DC-V | 24 | 24 | 24 | 24 | 24 | 24 | 24 | ||||||||
| 容量(在 20 ?C) W | 11 | 15 | 20 | 25 | 35 | 45 | 60 | ||||||||
| 最高回轉速 RPM | 5000 | 5000 | 4500 | 4000 | 3000 | 2500 | 1800 | ||||||||
| 鑿孔 (轉體) | 貫孔 dH7 | 12 | 15 | 15 | 20 | 20 | 25 | 25 | 30 | 30 | 40 | 40 | 50 | 50 | 60 |
| 鍵槽 bxt | 4x1.5 | 5x2 | 5x2 | 5x2 | 5x2 | 7x3 | 7x3 | 7x3 | 7x3 | 10x3.5 | 10x3.5 | 12x3.5 | 12x3.5 | 12x3.5 | |
| 直徑 | Ah8 | 80 | 100 | 125 | 150 | 190 | 230 | 290 | |||||||
| B | 72 | 90 | 112 | 137 | 175 | 215 | 270 | ||||||||
| CH7 | 35 | 42 | 52 | 62 | 80 | 100 | 125 | ||||||||
| D | 67 | 85 | 106 | 133 | 169 | 212 | 264 | ||||||||
| E | 63 | 80 | 100 | 125 | 160 | 200 | 250 | ||||||||
| F | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| G | 6 | 8 | 10 | 12 | 14 | 16 | 20 | ||||||||
| H | 3.1 | 4.1 | 5.1 | 6.1 | 8.1 | 10.2 | 12.2 | ||||||||
| I | 8 | 10 | 12 | 15 | 17 | 19 | 23 | ||||||||
| K | 5 | 6 | 7 | 7 | 10 | 10 | 12 | ||||||||
| 長度 | L | 28 | 31 | 36 | 40.5 | 46.5 | 55.5 | 64 | |||||||
| M | 22 | 24 | 27 | 30 | 34 | 40 | 47 | ||||||||
| P | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | ||||||||
| Q | 3.5 | 4.3 | 5 | 5.5 | 6 | 7 | 8 | ||||||||
| R | 24 | 26.5 | 30 | 33.5 | 37.5 | 44 | 51 | ||||||||
| T | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | ||||||||
| 空氣間隙 a | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | ||||||||
| 重量 kg | 0.5 | 0.9 | 1.8 | 3.7 | 6.8 | 13 | 21 | ||||||||
