| 规格 | NAC |
| 扭矩 | 100N |
| 适用范围 | 机械设备 |
| 重量 | 10 |
| 转速 | 2000 |
| 产品别名 | 气动离合器 |
| 品牌 | NE |
| 型号 | NAC-10 |
我公司拥有多年的台湾设计制造经验并在国内自设工厂，专业生产各式工业用空压、气动离合器、刹车器;空油压碟式刹车器;电磁式、磁粉式离合器、刹车器;安全夹头;轴向移动式安全夹头;各类非标准型安全夹头;各类非标准型气动制动器、离合器;非标准型电磁离合器制动器; 产品可完全代替台湾、日本进口的。已广泛应用于包装机械、印刷机械、电线电缆机械、制纸制版机械、橡塑机械、食品机械、纺织机械、玻璃机械、木工机械、电子机械等设备行业。

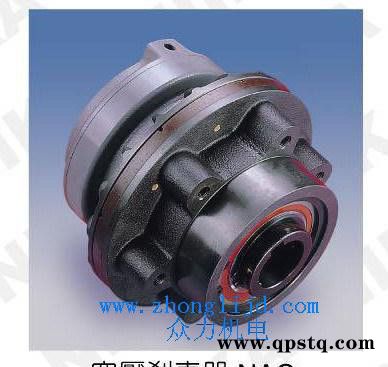

名称：空压通轴式离合器
·类别：空压气动式离合器、刹车器 | [关闭窗口] |
产 品 介 绍： |  通轴式离合器，安装简单：安装固定方式不受进气口的位置影响。
适合连续滑动或高频率使用：连续滑动时，散热效果佳，滑动功率良好。
可用于连结，亦适合张力控制或高频率使用，切实准确。
缓冲起动，具有起动柔和之特性：起动柔和且可用于过负载滑动保护。
可调整之扭力限制器：可经由空压之调整，作为定拉力制动使用。
扭力调整范围广：空气压调整范围0.4～6kgf/cm2容易调整。
防爆性，无火花，安全性：因利用空气压力来作动，所以本身**具有防爆性。
不会产生电气火花，安全性高。
寿命长，保养容易：散热效果良好，摩擦片耐磨且2片式更换容易。 |  | | 空 压 与 扭 矩 的 关 系： |  | | 散 热 量 与 回 转 数 的 关 系： |  | 基 本 构 造： |  | NAC系列离合器于装配时应注意其传动轮的容许范围A，以及传动轴的**小长度B，请参阅例图。
离合器内部两个止推轴承，因使用条件不同，每1至6个月必须注油润滑保护。 | SIZE | 容许范围A | 容许范围B | NAC5 | 6~11 | 65 | NAC10 | 7~12 | 95 | NAC20 | 0~15 | 100 | NAC40 | 0~19 | 110 | NAC60 | 0~33 | 128 |
|  |
| | 技 术 参 数： | MODEL | NAC 5 | NAC 10 | NAC 20 | NAC 40 | NAC 60 | 静摩擦扭力 kgfm | 5 | 10 | 20 | 40 | 60 | 軸孔 dH7 | 25 | 35 | 40 | 50 | 60 | 键槽 mm | 6 x 27.8 | 10 x 38.3 | 12 x 43.3 | 12 x 53.3 | 18 x 64.4 | 重量(約) kg | 5.5 | 12 | 18 | 23 | 50 | 标准配置 | 5hp马达/1800 rpm | 10hp马达/1800 rpm | 18hp马达/1800 rpm | 25hp马达/1800 rpm | 5000inc/1200 rpm |
NAC5|NAC10|NAC20|NAC40 |  | Size | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | NAC 5 | 153 | 142 | 110 | 76 | 47 | 100 | 32 | 24 | 18 | 7 | 6 | M6 | 14 | M6 | 95 | NAC 10 | 205 | 185 | 140 | 105 | 69.5 | 136 | 38 | 30 | 22 | 17 | 9 | M8 | 16 | M10 | 125 | | NAC 20 | 224 | 196 | 150 | 110 | 70 | 160 | 46 | 35 | 32 | 20 | 9 | M10 | 16 | M10 | 130 | NAC 40 | 258 | 226 | 164 | 125 | 82 | 176 | 51 | 38 | 40 | 24 | 8 | M10 | 16 | M10 | 145 |
| | NAC-60： |  | | 安 装 图 例： |
|
|
