| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 法兰 |
| 公称通径 | 100（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 双向 |
| 驱动方式 | 电磁,电子 |
| 零部件及配件 | 配件 |
| 形态 | 蝶式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 100 |
| 品牌 | 闽嘉阀门 |
| 型号 | ZSQ型气动活塞式切断阀 |

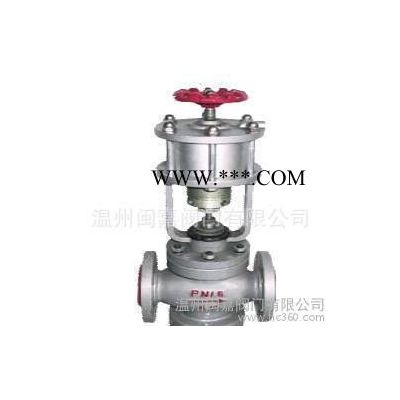

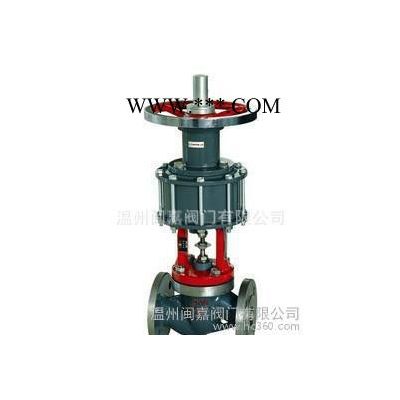

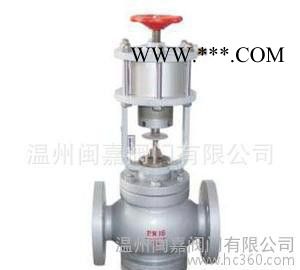

ZSQP型气动活塞式直通单座切断阀具有设计新颖、结构紧凑、操作力大及密封性能优良等优点。
结构与原理 气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节结构的型式，气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构，整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。 ZSQM型气动活塞套筒切断阀采用平衡式阀芯，可提高切断压差。 二位三通切断阀采用四通式阀体，有三个流道口，特别适用于对两条流路的切换。 作用原理 当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4～0.6 MPa)时，活塞上产生推力，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使活塞式切断阀控制更加方便、简捷。| 公称通径DN(㎜) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||
| 额定行程(㎜) | 8 | 12 | 20 | 25 | ||||||
| 气缸直径(㎜) | 75 | 100 | 150 | |||||||
| 允许泄漏量 | 硬密封(l/h) | 单座、三通：1.2×10－7×阀额定容量套筒：5×10－6×阀额定容量 | ||||||||
| 软密封 | Ⅵ级 | |||||||||
| 工作温度(℃) | －20～200 －40～450 | |||||||||
| 公称压力PN(MPa) | 1.6 4.0 6.4 | |||||||||
| 允许压差(MPa) | ZSQP | 单作用 | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.20 |
| 双作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 | ||
| ZSQM | 单作用 | 公称压力 | ||||||||
| 双作用 | ||||||||||
| ZSQN | 单作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 | |
| 双作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 | ||
| 信号压力(KPa) | 0或400～600 | |||||||||
