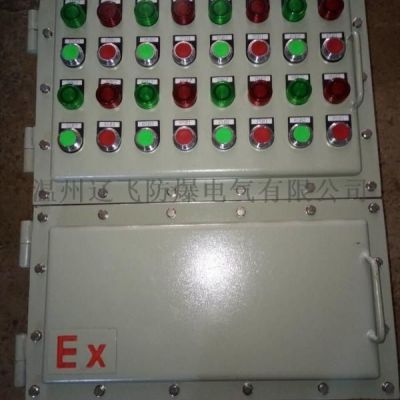

dxk防爆电动阀控制箱

DKX型阀门电动装置电器控制箱是电动阀门的电气操作部件，是电动装置配套使用的电气控制箱，用于对电动阀门的单独控制或集中控制。带PLC远程接口。
DKX-G DKX-C DKX-GB DKX-CB DKX-ZGB DKX-CGB DKX-ZG DKX-ZC.....等等
DKX型电动阀门控制器是与电动执行机构配套使用，控制执行机构开关动作。抽屈式控制器，安装于控制柜中，而挂壁式可以任意挂在墙的某一位置。
电源：常规，三相380V（50Hz）三相四线制；特殊，220V（50Hz）
单相环境温度：-20~＋60℃
相对湿度：≤80%（25℃时）。

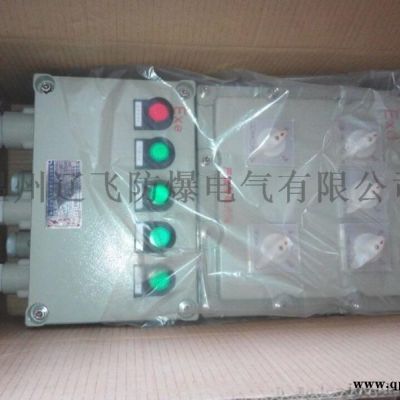

dxk防爆电动阀控制箱

防护类型：普通型、户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型防爆标志为dIIBT4，用于工厂，适用于环境为IIA、IIB级T1~T4组的性气体混合物。（详见GB3836.1）防护等级：隔爆型防防等级为IP55 DKX型阀门电动装置电器控制箱是电动阀门的电气操作部件，是电动装置配套使用的电气控制箱，用于对电动阀门的单独控制或集中控制控制箱定货时一定务必告之电装使用时的额定电流。以减少更换带来的费用。防爆电动阀控制箱

DKX型电动阀门控制箱使用说明书
一、简介DKX型电动阀门防爆控制箱（简称控制箱）是操作电动阀门的控制设备，主要用于选配DZW系列电动装置的电动阀门，可供就地操作。
二、规格
DKX型电动阀门控制箱按"95"典设线路设计，常规提供的控制箱为挂壁式，也可按用户的需要特殊供货。型号的阿拉伯数字部分和电动装置的规格相对应。例：DKX-10配DZW电动装置电流负载 为10ADKX-20配DZW电动装置电流负载 为20A

dxk防爆电动阀控制箱

三、使用
首先，按照电动装置使用说明书做好通电前的调试准备工作，再按照控制箱电气原理图和电动装置接线图接线，经检查无误后，接通电源。
这时如红灯RD和绿灯GN均亮，表示电动阀门处于中间位置，检查电机相序正确后，操作开向按妞SO，开到位电动装置应停止工作，此时红灯RD亮，绿灯GN灭，表示阀门处于全开位置；操作关向按妞SC，关到位时电动装置应停止工作，此时红灯RD灭，绿灯GN亮，表示阀门处于全关位置。在开启过程中，红灯RD闪亮，绿灯GN常亮；而在关闭过程中，绿灯GN闪亮，红灯RD常亮。开度指示器的调试：调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器W2，使开度表在电动阀门处于全关位置时指示为0，全关位置时满度指示。
