首页 > 供应产品 > 试验机 扭转试验机 疲劳试验机 汽车半轴、传动轴扭转疲劳试验机 山东鲲鹏专业制造

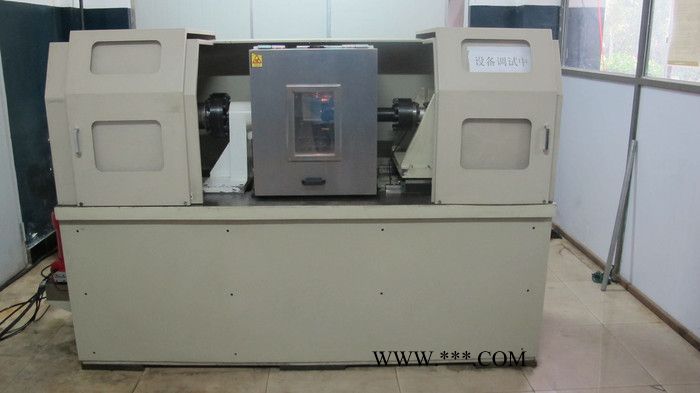

试验机 扭转试验机 疲劳试验机 汽车半轴、传动轴扭转疲劳试验机 山东鲲鹏专业制造
产品: 浏览次数:963试验机 扭转试验机 疲劳试验机 汽车半轴、传动轴扭转疲劳试验机 山东鲲鹏专业制造
品牌: 鲲鹏
材质: HT200
测量精度: ±1%
单价: 130000.00元/个
最小起订量:
供货总量: 47 个
发货期限: 自买家付款之日起 10 天内发货
有效期至: 长期有效
最后更新: 2021-07-09 19:31

详细信息
材质 HT200
测量精度 ±1%
产地 山东
电压 380V
负荷 6000Nm
功率 45W
规格 6000
外形尺寸 2600*1200*800
用途 汽车传动轴、半轴等各种轴类零部件进行动态扭转疲劳试验
重量 6吨
品牌 鲲鹏
型号 PNW-6000
加工定制

该机采用电液伺服控制技术,适用于对各种材料、汽车传动轴、半轴等各种轴类零部件进行动态扭转疲劳试验。

 设备功能特点:

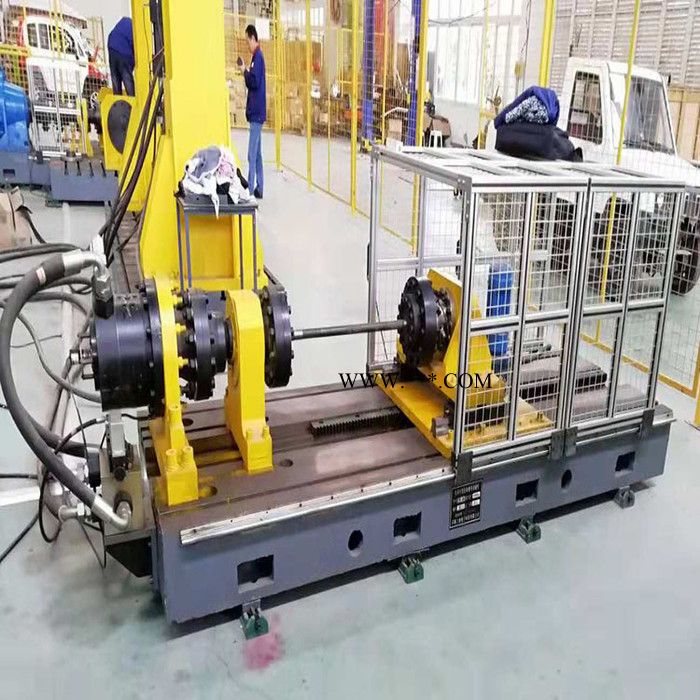

1、 卧式主机结构,伺服扭转作动器前端配备支撑装置,具有抗测向力及有效消除轴向应力的功能;

2、 尾架端配置直线电动调整装置(电机-减速机-齿轮-齿条结构),用以满足各类不同试件的试验空间要求。配置直线导轨副,有效补偿试样扭转轴向变形;

3、 配置双叶片结构电液伺服摆动作动器实现驱动功能。作动器具有低阻尼、高响应、寿命长的优点,适用于进行长期的动态扭转疲劳试验;

4、 摆动缸外置电液伺服阀、扭矩传感器、角度传感器,结构紧凑,具有扭矩、角度两个闭环控制回路;

1、 扭矩:±6000Nm,示值精度±1%,精度范围2FS.;

2、 试验频率范围:0.1-20Hz;

3、 主要试验波形:正弦波、三角波、方波、斜波及自定义组合斜波;

4、 **大转角:±45°,角度分辨率:1〞;

5、 伺服泵站:总流量110L/min,压力21Mpa,功率45KW,过滤精度3μ;

6、 频率3Hz时**大扭转角度±4°;

7、 控制系统:WinTest10全数字液压伺服控制器:

a、 基于PCI总线的全数字电液伺服控制器;

b、 控制方式:扭矩、角度全数字PIDF闭环控制,控制模式可平滑无扰切换;

c、 数据采集频率:2kHz;

d、 试验信号测量分辨率:≥1/100,000,示值精度0.005FS.;

e、 信号发生器精度:0.01%;

f、 频率范围:0.1-30Hz;

g、 适配传感器类型:应变片式扭矩传感器、正弦正交脉冲光电式角度传感器;

8、 试件长度: 0-2000mm;

9、 台面到样件中心高:400-1200mm

10、            显示方式:计算机屏幕显示扭矩、角度测量测量值,自动描绘试验曲线;

自动控制试验过程,系统具有超载、超压、超温、试件断裂等保护功能;
