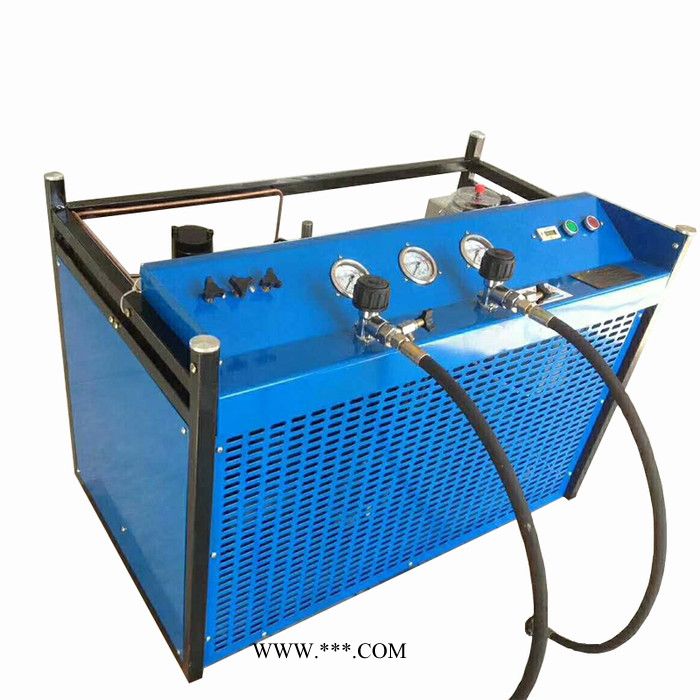

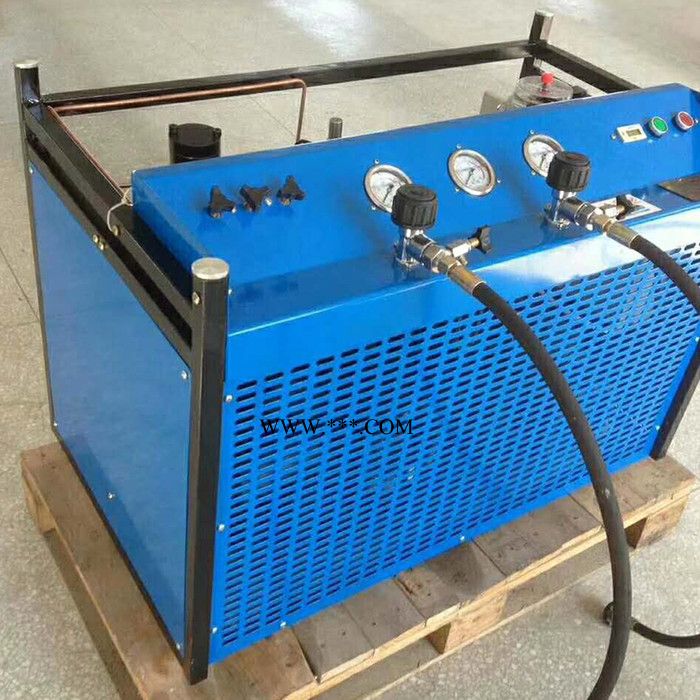

高压空气压缩机cm01

请将机组安放在水平表面上

?请确保安装区域能保证机组良好通风，散热。

?请确保安装区域不存在灰尘、爆Z、腐蚀和火灾危险。

?当机组在 40℃以上环境温度运行时，请使用空调为使用空间降温。

?请确保机组距离墙体超过 1M。

?请确保机组与天花板距离超过 1.5M。

?请确保安装区域良好照明，各种部件和指示标贴清楚可见。

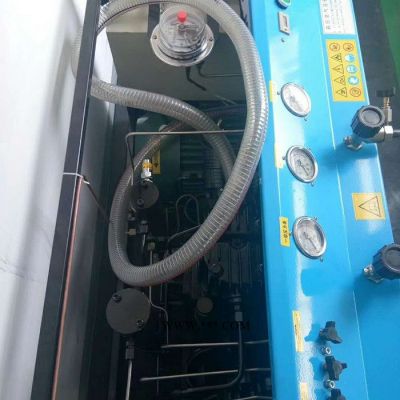

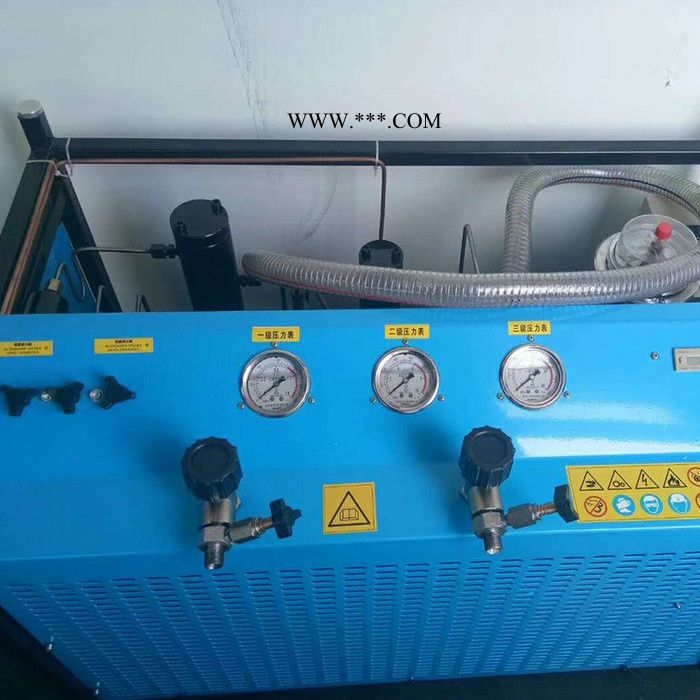

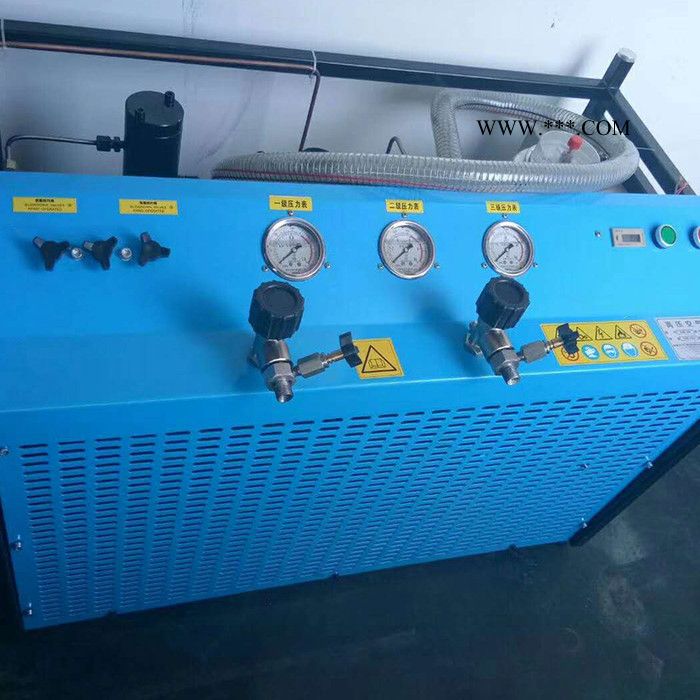

纯净空气经空气过滤器（1）过滤后经（2）一级气缸进气阀进入一级气缸，经一级气 缸压缩后，经过（3）一级气缸排气阀进入（4）一级气缸冷却器，冷却后的气体进入 二级气缸，压缩后的气体通过（5）进入（6）二级冷却器，冷却后的气体进三级气缸， 经三级气缸压缩后通过（7）进入（8）三级冷却器，冷却后的气体进入四级气缸，经 四级气缸压缩后的气体通过（9）进入（10）四级冷却器，压缩并冷却后的气体进入（11） 油水冷凝器， （12）压力表 （13）安全阀（14）连接管进入（15）活性碳分子筛过滤器，过滤后的纯洁空气经（16）软管排出。

当充气泵在运行过程中，充气泵机体温度很高，请勿触摸！
