| 加工定制 | 是 |
|---|---|
| 类别 | 蜗轮蜗杆减速机 |
| 齿轮类型 | 斜齿轮减速机 |
| 安装形式 | 卧式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 用途 | 减速机 |
| 品牌 | LOUTA/FSTE |
| 型号 | SCW |
SCW 型轴装式圆弧圆柱蜗杆减速器（JB/T6387 — 1992）直接套装在工作机主轴上，包括 SCWU ，SCWS，SCWO 三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。 工作条件：减速器蜗杆轴转速不超过 1500 r/min；工作环境温度为－ 40～40 ℃，当工作环境温度低于0 ℃时，启动前润滑油必须加热到0 ℃以上；减速器可正、反向运转。 |
型号与标记
1.型号（1）SCWU 型—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器（2）SCWS 型—蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器（3）SCWO 型—蜗杆在蜗轮之上的轴装式圆弧圆柱蜗杆减速器。2.标记

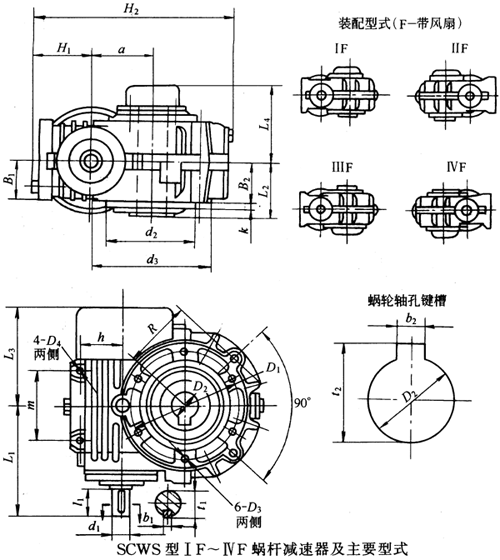

SCWS型蜗杆减速器IF～IVF装配型式主要尺寸 /mm| 型号尺寸 | a | d3 | i＜16 | i≥16 | D2(H7) | b2 | t2 | L2 | ||||||||
| d1 | l1 | b1 | t1 | L1 | d1 | l1 | b1 | t1 | L1 | |||||||
| SCWS125 | 125 | 235 | 32k6 | 58 | 10 | 35 | 218 | 28j6 | 42 | 8 | 31 | 202 | 60 | 18 | 64.4 | 107 |
| SCWS140 | 140 | 265 | 38k6 | 58 | 10 | 41 | 228 | 28j6 | 42 | 8 | 31 | 212 | 65 | 18 | 69.4 | 120 |
| SCWS160 | 160 | 300 | 42k6 | 82 | 12 | 45 | 277 | 32k6 | 58 | 10 | 35 | 253 | 70 | 20 | 74.9 | 125 |
| SCWS180 | 180 | 330 | 42k6 | 82 | 12 | 45 | 292 | 32k6 | 58 | 10 | 35 | 268 | 80 | 22 | 85.4 | 137.5 |
| SCWS200 | 200 | 365 | 48k6 | 82 | 14 | 51.5 | 324 | 38k6 | 58 | 10 | 41 | 300 | 85 | 22 | 90.4 | 143 |
| SCWS225 | 225 | 415 | 48k6 | 82 | 14 | 51.5 | 342 | 38k6 | 58 | 10 | 41 | 318 | 95 | 25 | 100.4 | 160 |
| SCWS250 | 250 | 475 | 55k6 | 82 | 16 | 59 | 380 | 42k6 | 82 | 12 | 45 | 380 | 105 | 28 | 111.4 | 168 |
| SCWS280 | 280 | 540 | 60m6 | 105 | 18 | 64 | 430 | 48k6 | 82 | 14 | 51.5 | 407 | 115 | 32 | 122.4 | 180 |
| SCWS315 | 315 | 600 | 65m6 | 105 | 18 | 69 | 470 | 48k6 | 82 | 14 | 51.5 | 447 | 125 | 32 | 132.4 | 200 |
| 型号尺寸 | L3 | L4 | H1 | H2 | D1 | D3 | D4 | B1 | B2 | m | R | h | d2(h8) | k | m/kg |
| SCWS125 | 202 | 143 | 105 | 380 | 210 | M12×24 | 13×35 | 84 | 84 | 145 | 135 | 80 | 180 | 10 | 80 |
| SCWS140 | 220 | 152 | 125 | 433 | 235 | M12×24 | 13×35 | 95 | 95 | 160 | 150 | 105 | 200 | 10 | 108 |
| SCWS160 | 245 | 158 | 125 | 470 | 270 | M12×24 | 13×35 | 95 | 95 | 170 | 170 | 95 | 220 | 10 | 138 |
| SCWS180 | 260 | 175 | 150 | 530 | 290 | M16×30 | 17×45 | 110 | 110 | 200 | 190 | 125 | 245 | 12 | 183 |
| SCWS200 | 295 | 185 | 148 | 580 | 320 | M16×30 | 17×45 | 115 | 115 | 250 | 213 | 110 | 245 | 12 | 243 |
| SCWS225 | 320 | 198 | 170 | 640 | 360 | M16×30 | 17×45 | 130 | 130 | 280 | 235 | 145 | 265 | 12 | 286 |
| SCWS250 | 360 | 203 | 150 | 682 | 420 | M16×30 | 17×45 | 135 | 135 | 320 | 265 | 125 | 280 | 12 | 350 |
| SCWS280 | 390 | 227 | 165 | 755 | 450 | M20×38 | 21×55 | 150 | 150 | 380 | 295 | 130 | 350 | 14 | 483 |
| SCWS315 | 430 | 252 | 195 | 850 | 520 | M20×38 | 21×55 | 170 | 170 | 410 | 340 | 150 | 380 | 15 | 655 |
