是否有现货：	是	品牌：	其它
驱动能源：	电动	加工定制：	是
产品用途：	开启阀门	型号：	DKZ-ZG
规格：	DKZ-ZG	商标：	江苏贝尔
包装：	木箱	专利分类：	江苏贝尔
产量：	25000

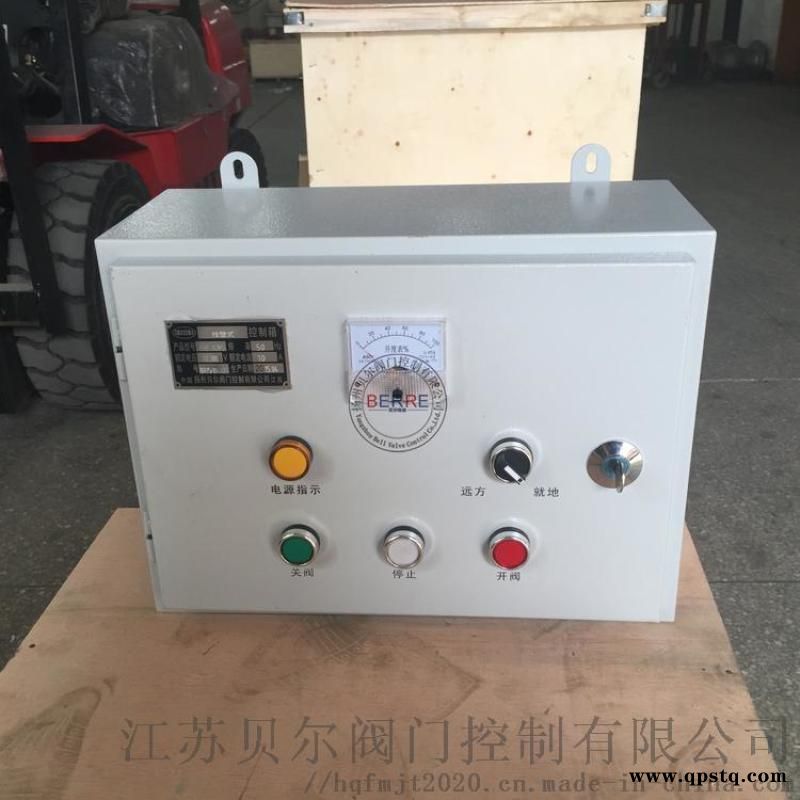

供应扬州贝尔DKX－ZG阀门电动装置控制箱 格 阀门电动装置控制柜基本介绍 供

一、阀门电控箱概述

阀门控制器是电动阀门的配套产品，用于控制电动阀门的开启和关闭。阀门电控箱可以实现现场操作，也可以实现远程控制，并能从表头的转角位置正确地显示阀门开启的角度，对于大量使用管道阀门的石油，化工，水电，冶金等工业部门具有不可或缺的意义。

二、阀门电控箱主要特性

1、电源电压AC380V/50Hz，三相四线，控制部分AC220V；（特殊定制电源电压AC220V）

2、环境温度：－20℃～+40℃；

3、相对湿度:不大于80％（25℃）；

4、周围不含有腐蚀性，易燃易爆的场所；

5、海拔不高于1000米；

6、外形尺寸（高×宽×厚）：400×300×200，500×400×200

三．阀门电控箱使用

首先，按照电动装置使用说明书做好通电前的调试准备工作，再按照控制箱电气原理图和电动装置接线图接线，经检查无误后，接通电源。

这时如红灯RD和绿灯GN均亮，表示电动阀门处于中间位置，检查电机相序正确后，操作开向按妞SO，开到位电动装置应停止工作，此时红灯RD亮，绿灯GN灭，表示阀门处于全开位置；操作关向按妞SC，关到位时电动装置应停止工作，此时红灯RD灭，绿灯GN亮，表示阀门处于全关位置。在开启过程中，红灯RD闪亮，绿灯GN常亮；而在关闭过程中，绿灯GN闪亮，红灯RD常亮。

开度指示器的调试：调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器W2，使开度表在电动阀门处于全关位置时指示为0，全关位置时满度指示。
