是否有现货：	是	认证：	江苏贝尔
品牌：	其它	驱动能源：	电动
加工定制：	是	产品用途：	开启阀门
型号：	Dkx-zg 380V	规格：	Dkx-zg 380V
商标：	江苏贝尔	包装：	木箱
专利分类：	江苏贝尔	专利号：	江苏贝尔
产量：	30000

<="" alt="电动阀门控制箱，挂壁式电控柜DKX-ZG" src="https://image.cn.made-in-china.com/prod/000-160658985.jpg" srcid="dtnQkCbWfecs" width="750px" height="750px" /><="" alt="电动阀门控制箱，挂壁式电控柜DKX-ZG" src="https://image.cn.made-in-china.com/prod/000-160658995.jpg" srcid="OTJnhdoMLbWy" width="750px" height="750px" />

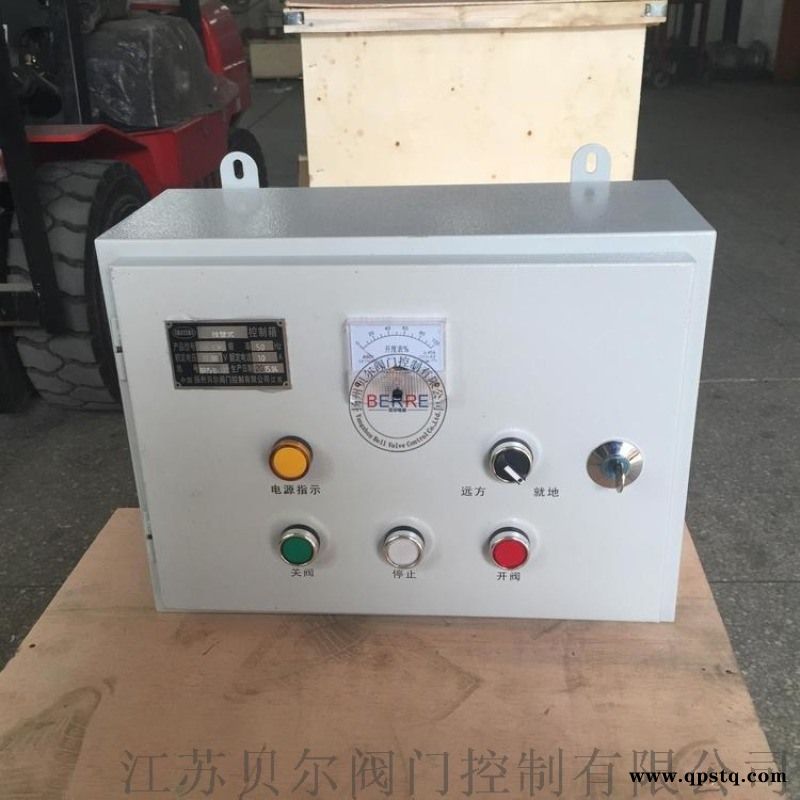

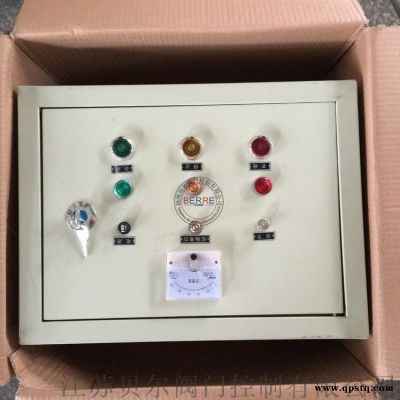

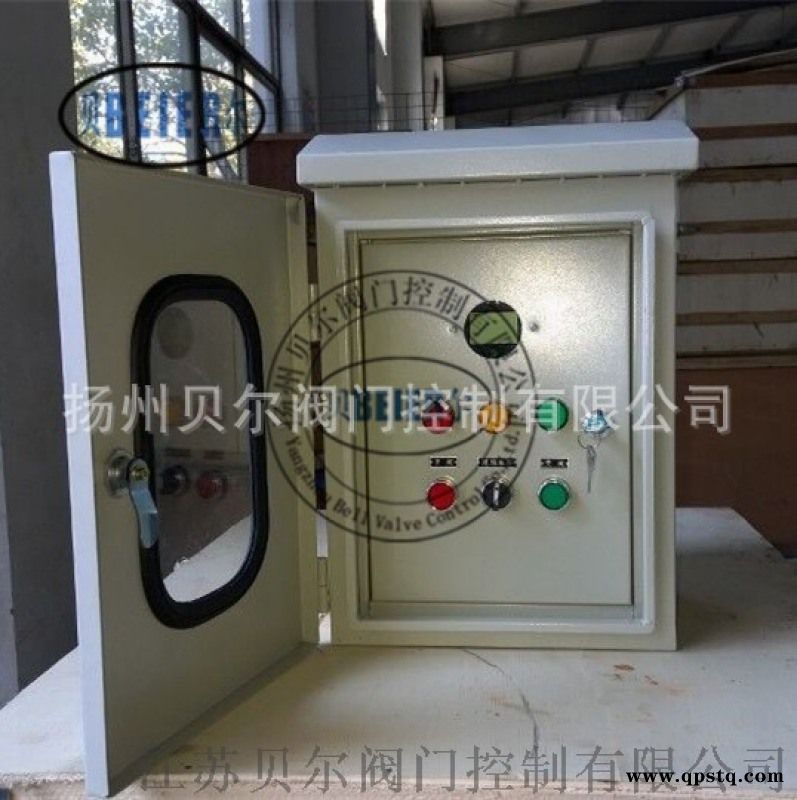

DKX-10A挂壁式电动阀门控制箱使用说明书

一．DKX-10A挂壁式电动阀门控制箱简介

DKX型电动阀门控制箱（简称控制箱）是操作电动阀门的控制设备，主要用于选配DZWQ系列电动装置的电动阀门，可供就地操作。

二．DKX-10A挂壁式电动阀门控制箱规格

DKX型电动阀门控制箱按“95”典设线路设计，常规提供的控制箱为挂壁式，也可按用户的需要特殊供货。

型号的阿拉伯数字部分和电动装置的规格相对应。

例：DKX-10配DZW电动装置电流负载 为10A

DKX-20配DZW电动装置电流负载 为20A

三．DKX-10A挂壁式电动阀门控制箱使用

首先，按照电动装置使用说明书做好通电前的调试准备工作，再按照控制箱电气原理图和电动装置接线图接线，经检查无误后，接通电源。

这时如红灯RD和绿灯GN均亮，表示电动阀门处于中间位置，检查电机相序正确后，操作开向按妞SO，开到位电动装置应停止工作，此时红灯RD亮，绿灯GN灭，表示阀门处于全开位置；操作关向按妞SC，关到位时电动装置应停止工作，此时红灯RD灭，绿灯GN亮，表示阀门处于全关位置。在开启过程中，红灯RD闪亮，绿灯GN常亮；而在关闭过程中，绿灯GN闪亮，红灯RD常亮。

开度指示器的调试：调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器W2，使开度表在电动阀门处于全关位置时指示为0，全关位置时满度指示。

四、DKX-10A挂壁式电动阀门控制箱电气原理图
