是否有现货：	否	材质：	碳钢
压力环境：	常压	工作温度：	高温
零部件及配件：	焊条	形态：	其它
密封形式：	软密封型	介质工作温度：	高温阀
压力：	其它	流量特性：	快开
调节形式：	调节切断型	驱动方式：	液动
行程特点：	直行程	品牌：	精欧控制阀门集团有限公司
型号：	电动保温调节阀	商标：	精欧控制阀门集团有限公司
包装：	木箱包装

电动保温调节阀|保温夹套电动调节阀-精欧控制阀门

11-14 分钟

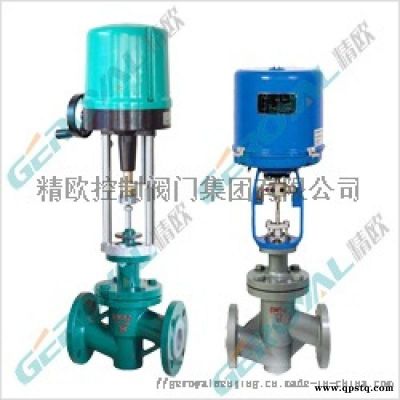

BWZRHP电动保温调节阀

电动保温调节阀 产品概述

本公司的BWZRHP电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。

电动保温调节阀 技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	150
阀座直径(dn)		20	25	32	40	50	65	80	100	150
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	440
	套筒	6.3	10	16	25	40	63	100	160	360
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.1
公称压力(MPa)		1.6、2.5、4.0、6.4
额定行程(mm)		16			25		40			60
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
阀芯形式		单座式、套筒式
流量特性		等百分比、快开特性
配置执行器类别		3810系列、PSL系列等电动执行器(客户 亦可)
执行器参数		电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、 功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

电动保温调节阀 性能指标

项目			指标值
基本误差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

电动保温调节阀 零件材料

阀体	WCB	304	316	316L
垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片
阀座/套筒	304	304	316	316L
阀芯	304	304	316	316L
导向套/并帽	304	304	316	316L
中垫	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
保温夹套	25	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
螺栓	25	不锈钢	不锈钢	不锈钢
填料压盖	WCB	304	316	316L

电动保温调节阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供 的服务！

相关名称：电动保温调节阀,保温夹套电动调节阀
