加工定制	否
材质	BK7
规格	RODB-03L06,RODB-03L08,RODB-03L10,RODB-04L06,RODB-04L08,RODB-04L10,RODB-05L06,RODB-05L08,RODB-05L10
品牌	日本西格玛
型号	RODB



柱透镜

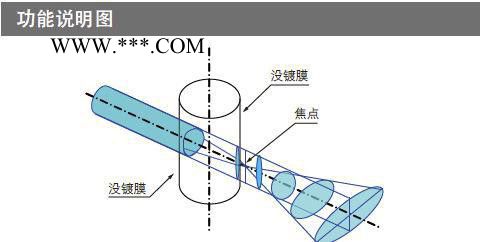

这是一种侧面研磨的圆柱透镜。可用于激光的汇聚，或汇聚成片状光束，还可汇聚为细长线照射远方。因为园柱的直径小，比柱面透镜的焦距短。经精密加工和研磨，投影到远处时能得到没有歪曲的直线。也可放到线传感器前，把更多的光汇聚到传感器。

要点

我们可订制镀有防反射膜的园柱透镜。我们也可订制目录上没有的直径或长度等。用小透镜固定夹（MLH-10)或SELFOC® 镜夹（MLH-SF)固定园柱透镜。



注意

两端面没有研磨，请从透镜的侧面入射。因为园柱透镜的曲率小，能引起大的球差。如果是精密的光学系统时请用柱面透镜。用园柱透镜发散激光光束时，由于光的方向有时发散的光可能会射到操作人员的眼睛里。使用时请确认激光强度，带好激光防护镜，做好安全措施。园柱的两端面没有倒角，请注意不要划伤手或手指。

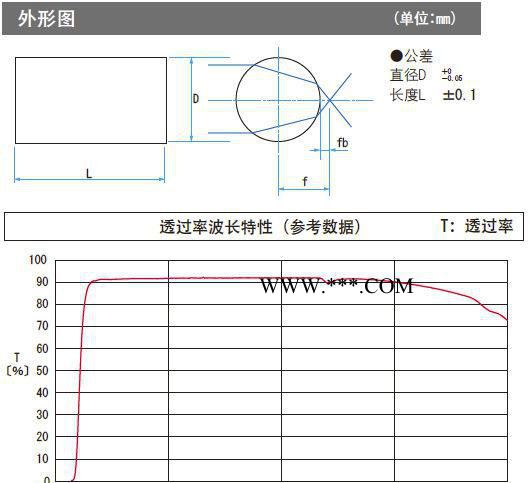

技术指标
