首页 > 供应产品 > 供应气动活塞式切断阀ZSPC 坚固

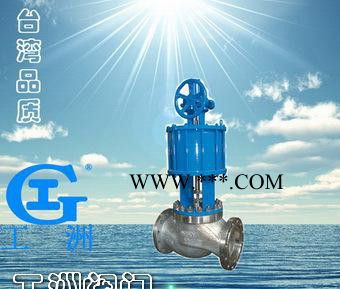

供应气动活塞式切断阀ZSPC 坚固

产品：	浏览次数：768供应气动活塞式切断阀ZSPC 坚固
品牌：	工洲
产品名称：	-
牌号：	-
单价：	1952.00元/个
最小起订量：	1 个
供货总量：	111 个
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2021-07-07 18:31

详细信息

产品名称	-
牌号	-
产地/厂家	-
用途级别	-
品牌	工洲
型号	ZSPC

加工定制:是	材质:不锈钢
连接形式:法兰	公称通径:工洲（mm）
适用介质:水	压力环境:低压
工作温度:高温	流动方向:单向
驱动方式:气动	零部件及配件:配件
形态:蝶式	类型(通道位置):三通式
标准:美标	密封形式:软密封型

产品名称：

气动活塞式切断阀

产品型号：

ZSPC

产品口径：

DN20-200

产品压力：

0.6~10.0Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

ZSPC气动活塞式切断阀概述：

ZSP NC型气动活塞常温、中温切断阀，由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。

技术参数和性能
一、型号、规格

型号

常温型

硬密封

常温型

软密封

中温型

硬密封

常温型硬密

封带手轮

常温型软密封带手轮

中温型硬密封带手轮

型

号

ZSP NC1-（16/64）B K

ZSP NC2-（16/64）B K

ZSP NC1-（40/64）B KG

ZSPC1-（16/64）B K

ZSPC2-（16/64）B K

ZSPC1-（40/64）B K

规格

DN20-200

二、主要技术参数和性能指标
1、切断机构主要技术参数

公称压力mm	20	25	40		50	65	80	100	150		200
阀座直径mm	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	6.5	10	15	25	40	65	100	125	260	350	540
公称压力MPa	1.6；4.0；6.4
行程mm	10		16			25		30	40		60
流量特性	快开
介质温度℃	软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型）
法兰尺寸、型式	PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
阀体材质	ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
阀座、阀芯材质	1Cr18NI9；0Cr18Ni12Mo2Ti
上阀盖型式	普通式（常温型）；热片式（中温型）

注

可提供GB、ANSI、JP、JIS、DIN等法兰结构型式，法兰距离可根据用户需要确定。
2、执行机构主要技术参数与切断机构匹配关系

公称通径mm	执行机构型号		气缸直径mm		行程mm	进气孔螺纹		备注
	常温型	中温型	常温型	中温型		常温型	中温型	ZSP：单作用 ZSP：双作用
20	ZSPA B-1	ZSPA B-1 ZSN-1	150	150	10	M16×1.5	M16×1.5
25
40		ZSPA B-2 ZSN-1		200	16
50
65	ZSPA B-2	ZSPA B-3 ZSN-2	200	300	25		M20×1.5
80
100					30
150	ZSPA B-3	ZSPA B-4 ZSN-3	300	400	40	M20×1.5	M24×2
200					60

3、性能指标:

公称压力mm		20	25	40		50	65	80	100	150		200
阀座直径mm		20	25	32	40	50	65	80	100	125	150	200
软密封泄漏量	水试 △P=△Pmax mlmin	0
软密封泄漏量	气试 △P=0.35MPa 气泡数/min	1	1	2		3	4	6	11	18	27	45
硬密封泄漏量	水试MPa	4.0								3.0
	ml/min	0.24	0.30	0.38	0.48	0.60	0.78	0.96	1.2	1.125	1.35	1.8
	气试 △P=0.35MPa ml/min	23.3	29.2	37.3	46.7	58	75.8	93.3	116.7	145.8	175	233.3
切断时间S		0.5		1			1.5		2	3		4
额定行程偏差%		±6

4、允许压差:

公称通径mm					20	25	40	50	65	80	100	150	200
气缸直径mm					150		200		300			400
气源压力 KPa	500	允许压差	整机气关式	流开	4.0	4.0	2.6	2.2	3.8	2.6	2.0	1.95	1.59
			整机气关式	流关	4.0	4.0	4.0	3.1	3.1	3.2	1.6	2.0	1.63
			整机气开式	流开	4.0	3.0	2.1	1.7	1.7	1.1	0.9	0.52	0.43
			整机气开式	流关	4.0	4.0	4.0	4.0	4.0	3.6	2.7	3.4	2.2
