类别	齿轮减速机
齿轮类型	针轮减速机
齿面硬度	硬齿面
用途	减速机
输入转速	1450（rpm）
输出转速范围	1.45（rpm）
许用扭矩	242（N.m）
使用范围	机械设备，给料机等
级数	单级
减速比	100
规格	SBD75
产地	上海
额定功率	3（kw）
安装形式	立式
布局形式	同轴式
品牌	上海鼎裕
型号	SBD75
加工定制	是

注明：由于鼎裕生产的减速机型号种类繁多，不能一一列举，价格根据不同规格也有所不同，此仅为参考，以电话沟通价为准 热线：021-60518006 18049938926 传真：021-35460430 在线QQ:1047266810/ 2275242060 企业网站：www.dyjsj.net 产品说明

SBD申克称减速机/SBD皮带秤专用减速机 /SBD电子称专用减速机

SBD皮带秤专用减速机专为申克配套而独特设计制造的新颖传动装置,该减速机性能良好,结构紧凑,使用寿申克称专用减速机命长,安装维修方便,在行业中具有较高知名度.
SBD50申克称专用减速机,SBD65皮带秤专用减速机,SBD75申克称专用减速电机,SBD85申克称专用减速机

技术参数:
类别:申克称减速机 用途:电子称专用减速机
齿轮类型:螺旋伞齿轮 安装形式:脚板式,悬挂式,法兰式
布局形式:空心轴 齿面硬度:硬齿面
输入转速:1400rpm 额定功率:0.25-7.5KW

（一）申克秤秤专用减速机型号和规格

▲型号：SBD系列：50；65；75；85
型号 传动比 输入功率 输出轴孔径 测速方法 安装方向
50 28～2314 0.12～1.1kw φ28—φ40 A-测速发电机 从电机端方向看左或右
65 0.18～2.2kw φ32—φ50 B-电感头与齿轮盘
75 34～268 0.75～4kw φ45～φ60

▲规格：
（二）双级申克秤专用减速机功率配备表
传动比 28 36 44 52 59 70 81 91 102 120 156 188 210 253 317 382
输入功率
(KW） 50型 1.1KW 0.75KW 0.37～0.55KW
65型 2.2KW 1.5KW 1.1KW 0.55～0.75kw
75型 0.75～4KW

85型 0.75~7.5KW

输入转速
（r/min） 1500

输出转速
（r/min） 53 41 34 28 25 22 18 16 14 12 9.6 8 7 5.9 4.7 3.9

（三）三级申克秤专用减速机功率配备表
传动比 358 424 489 554 619 749 945 1141 1271 1532 1923 2314
输入功率（KW） 50型 0.25～0.37KW 0.18～0.25KW 0.12～0.18KW
65型 0.37～0.55KW 0.25～0.37KW 0.18～0.25KW
75型 0.75～4KW

85型 0.75~7.5KW
输入转速（r/min） 1500
输出转速（r/min） 4 3.5 3 2.7 2.4 2 1.5 1.3 1.1 0.9 0.75 0.6

申克称的特点:

◇ 高可靠性的变频调速技术，宽皮带、厚料层、低速运行，因而具有运转平稳、接近静态的计量精度。动态计量精度优于1.0%；静态计量精度优于0.5%，精密型可达0.125%。

◇ 申克称自动定量调节精度高、调节范围宽（调速比≥20:1，皮带速度5cm/min~ 15m/min）。低速时仍具有良好的线性调速性能，可大大减少皮带的磨损，避免大块物料卡料损伤。

◇ 申克称性能价格比好。采用国际**技术，结合多年实践不断改进完善。实现了皮带自动对中、自动张力调整、仿形清扫器，辊轴承防尘设计等。控制精度高，稳定性好，价格仅为进口同类产品的1/4~ 1/5。

◇ 申克称运行维护成本低。正常运行，环形皮带使用寿命可长达5年以上，节电20~ 40%；专门的快捷更换皮带方式，只须两个人便可迅速更换皮带。

◇ 根据企业的工艺要求“量体裁衣”，进行现场设计，保证选型合理、运行可靠。配置灵活，可根据工艺要求选用不同类型设备，如水泥配料线，选用耐高温皮带秤；粉状物料选用密封皮带秤。

◇ 申克称皮带宽度有500/650/800/1000/1200mm/1400/1800多种规格,适用于1~ 500t/h的物料流量范围。备有4~ 20mA或0~ 10V的标准信号可以与工控机或DCS系统接口。

申克称的技术指标

◇ 申克称计量控制精度：可误差优于0.5％

◇ 申克称工作方式：连续自动

◇ 申克称工作电压：380VAC±10％ 50Hz ±2Hz

◇ 申克称环境温度：10℃～45℃

◇ 申克称接口信号： 0～10V或4～20mA

◇ 申克称可留通讯接口：RS485/RS232

多年生产经验，产品**上海章臣同款减速机

保证产品质量高标准，精细化

先后引进先进技术和高精密设备

通过ISO9001:2000国际质量体系认证和CE,3C等认证

★质量要求、保质期：一年质保，终生享受成本维护！

★本店所有售出的产品都可享受本公司24小时技术咨询服务！

上海鼎裕减速机有限公司
销售部：+86-021-57150660技术部：+86-021-60518006

传 真：021-35460430

手 机：18049938926联系人：赵小姐/李经理
销售QQ:1047266810技术QQ:2275242060
E-mail：dyjsj121@163.com 网址：www.dyjsj.net

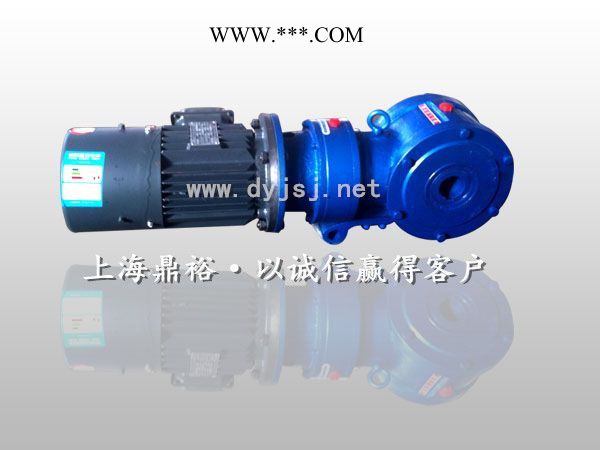

减速机图片及规格

基本型号：SBD系列：50；65；75；
SBD50-0.55KW SBD50-0.75KW SBD50-1.1KW
SBD65-1.1KW SBD65-1.5KW SBD65-2.2KW SBD65-3.0KW
SBD75-1.5KW SBD75-2.2KW SBD75-3.0KW SBD75-4.0KW SBD75-5.5KW
SBD85 0.75~7.5KW

DZXD50减速机DZXD65减速机DZXD75减速机
DZFD50减速机DZFD65减速机DZFD75减速机

用途说明

供应电子秤/皮带秤/申克减速机sbd申克称专用给料机

定量给料机、DEM型定量给料机、SK型定量给料机；

按结构分有敞开式定量给料机、半敞开式定量给料机、密封式定量给料机。

鼎裕该款减速机广泛应用于冶金、矿山、输送、水利、化工、食品、饮料、纺织、包装、环保等众多行业和领域工艺装备的机械减速装置，深受用户的好评、是目前现代工业装备实现大速比低噪音、高稳定机械减速传动控制装置的**选择。
