型号	SUPC_GMCXT_10
测量范围	0-1Mpa
测量精度	0.01Mpa
类型	数显式压力试验机
适用范围	管件
品牌	思明特
加工定制	是

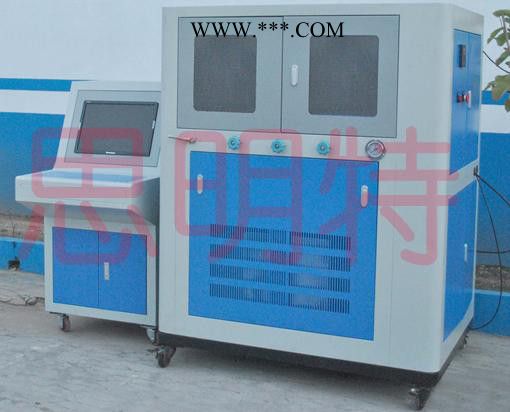

汽车活塞压力脉冲试验机



一、产品简介

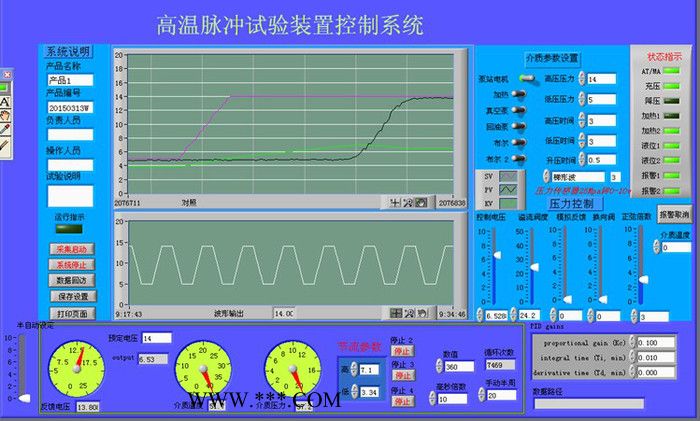

汽车活塞好比汽车发动机的中枢部位，在发动机启动时候占了极其重要的地位。汽车活塞是用来承受气体压力，并通过活塞销让连杆驱使曲轴旋转，活塞顶部还是燃烧室的组成部分。思明特汽车活塞压力脉冲试验机可对试验压力，试验温度，试验次数等进行控制，实时显示脉冲压力波形(设定波形和实际波形)、压力值、循环次数、流体温度、环境温度等参数，整个控制系统采用工业控制计算机＋二次控制仪表系统＋传感器开关控制模式，并对所有的开关量进行闭合PLC 监控，并采用逻辑关系，保证系统的安全和可靠，能够进行故障记录，自动系统锁定逻辑，保证无人值班的试验安全。主要用于汽车汽车活塞的脉冲压力疲劳性能的测试。



二、汽车活塞压力脉冲试验机的特点

1. 采用计算机控制，可实时显示各种参数。

2. 配有工件自动检漏和停机，电器安全保护措施。支持断电自动保存数据。

3. 可存储**10万次循环的脉冲压力波形。

4. 实验数据可回访，可以按照实验时间、实验次数等查询实验结果。

5. 内部采用保温层，可以控制环境温度与液体温度。

6. 拆卸被试管路后的泄漏介质自动回收。

7. 配备观察窗，观察窗设有保护装置，试验时外部可以观察试样试验情况。

三、系统构成

疲劳发生装置：脉冲油缸、调压阀、伺服电机、伺服调速器、管路、曲轴连杆机构。

数据采集控制装置：计算机、采集软件、压力传感器、数据采集卡。

软件异常处理装置：包括压力、数据采集。

四、基本参数

1) 试验介质：耐高温液压油，具体种类和型号由供方推荐，需方确认；

2) 介质温度：40～150 ℃任意设定；

3) 介质控温精度：±3 ℃；

4) 压力脉冲范围：0～25.0 MPa任意可调；

5) 介质温度波动度：±1 ℃；

6) 脉冲频率：1～3.0 Hz任意可调，以≤1Hz的低频为主；

7) 低压残余压力：视试件内阻而定，原则上应可达到0 MPa；

8) 压力脉冲次数：0～1,000,000次任意设定；

9) 试验波形：正弦波，三角波，方波，梯形波，直线波

10) 检漏静压：0～25.0 MPa任意可设，每20,000次后进行静压检漏；

11) 压力控制精度：设定值的±2%或±0.5 bar，取**大值；

12) 频率控制误差：±1 cycle/min；

五、其他事项

1.产品包装及存放

产品表面刷漆，包一层保护膜再装木箱。

存放在干燥的仓库中，存放和运输时不准倒置。

2.售后服务

思明特品牌产品自发货之日起一年内对于由于材料和制造问题引起的原始缺陷实行保修。终身服务。
