| 产地 | 河北廊坊 |
|---|---|
| 额定载重量 | 5T |
| 起升速度 | 快慢双速 |
| 品牌 | 刻发 |
| 型号 | JJM-5B |

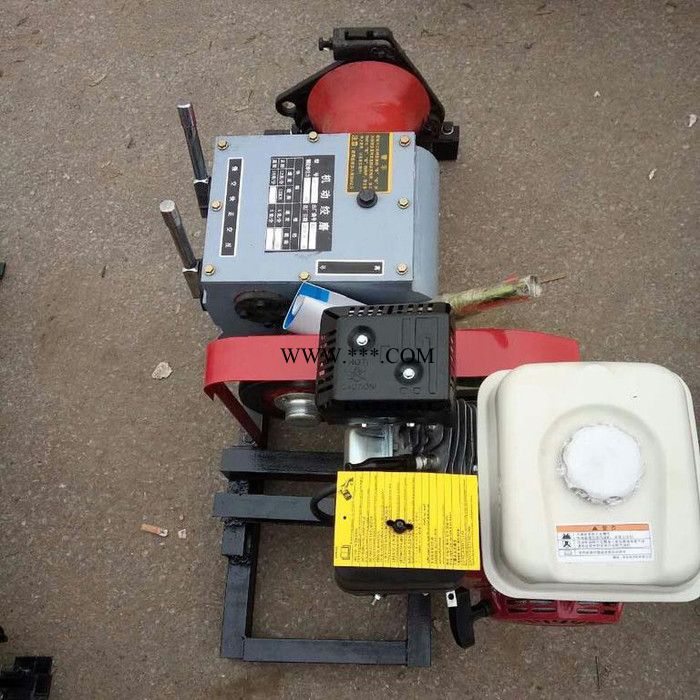

产品介绍：机动绞磨分为电动、柴油、汽油、手扶拖拉机绞磨。机动绞磨按动力类型分柴油机动绞磨、汽油机动绞磨、电动机动绞磨。按牵引动力大小分为3T,5T,8T。机动绞磨是架设空中高压输电线路及铺设地下电缆的施工机具，能在各种复杂条件下顺利、方便的进行组立铁塔、架设导（地）线等起重、牵引。机动绞磨广泛用于电力、邮电线路施工中组立杆塔或机动放线，亦可在建筑、码头等场所吊装及牵引重物，适用于野外无电场所，使用灵便。经实验和现场实际操作证明，具有结构合理、体积小、重量轻、功利大、操作灵活、搬运方便等优点，深受广大电力、电信作业者的欢迎。
机动绞磨机分为：柴油机动绞磨和汽油机动绞磨，汽油绞磨机，又分为国产汽油绞磨机，和进口汽油绞磨，雅马哈机动绞磨等。
机动绞磨按照结构形式可分为：传动轴式机动绞磨，皮带传动式机动绞磨。
按照负载力分为：3T绞磨机，5T绞磨机，8T绞磨机
机动绞磨操作方法：
1 、开机前，必须先打开绞磨机传动离合器，并把前后变挡杆拨至空挡位置，然后才能开机。
2、拨动离合器时，动作应快捷，否则联锁刹车不起作用，形成增加自动刹车棘爪之冲击力。在开机时不宜过于用力，至皮带轮能带动输入轴转动不致走滑即可。
3、变档时必须打开传动离合器，否则，会损坏齿轮，变档后应检查变档是否牢合，以防发生跳挡现象。
4、变挡过程中，若出现入挡困难现象时，不能强行入挡，可使用
手摇装置帮助如挡具体做法：用扳手拨动手摇装置，使其旋转一角度，即可入挡。
制动：
有自动夹刹及离合传动联锁刹两种制动装置，在正、反方向均起制动作用。
钢丝绳连接方法：
（1）将卷筒离合器打开，把钢丝绳头穿绕在卷筒上收紧，在合上离合器。
（2）将卷筒外侧一端轴承支撑活动座拆开，把钢丝绳绕进卷筒上收紧即可。
（3）钢丝绳绕法：由下向上穿，即进绳在下，面对卷筒，逆时针绕，进绳靠原动机端，绕5-6卷，（ST-5T型绕8卷），若绕反则刹车不起作用。
绞磨机的维修和安全使用：
为了保持绞磨机的正常运行，延长绞绞磨机的使用寿命，必须加强对绞磨机的维护和保养。操作者必须了解整套机械的结构、性能，熟练地掌握使用方法。
1、卷筒上的允许负荷是ST-3T：慢转时3000公斤，快转时1200公斤ST-5T慢转时5000公斤，快转时2500公斤，不得超负荷运行。
2、变速齿轮箱内必须保持1/4之润滑机油。
3、为防止跳挡现象，在拨挡叉内装有弹簧钢珠作为变档定位之作用。因此，在使用时，要注意检查弹簧钢珠是否顶牢。如不牢，必须更换弹簧后方可使用。
4、对自动刹车和联锁刹车应经常检查胶木的磨损状况，自动刹车齿轮旋转及回松间隙为0.5毫米，大于1毫米必须更换胶木，否则易造成刹车失灵而发生事故。
5、自动刹车装置在变速齿轮箱内，在起吊时，自动刹车齿轮发出“笃、笃、笃”响声，证明速齿工作正常，回松时则没有此响声。
6、机座的锚固方法：靠卷筒两侧的轴承支座（有两个孔）为锚固点，不能以其它位置作为锚固点。
7、卷筒轴承座的锁钉，必须与相应的孔配合，禁止使用其它螺丝代替锁钉。
8、变速齿轮箱外壳是铝合金铸成，其上的螺丝不宜过紧和不必要拆装，更不能用锤敲击。
9、本机经长途运输后，必须进行详细的检查，各部件紧固螺丝有无松动，润滑油是否正常。
10、原动机是汽油、柴油机、均可按该机的使用规范要求进行。
11、每次使用机器前，应检查机身有无杂物，周围有无影响机器正常运转的障碍，
同时应检查各传动机构，一切正常后，方可使用。
12、机器每次使用完毕后，应及时清除机器上的灰尘、油污等脏物，所有清洁工作应在机器停止运转后进行
—、产品型号：JJM-5B／ ＮＳＭ－３０手抬式 5T 3T二、 产品名称：
机动绞磨三、 用途：ST-3T 和ST-5T型绞磨机是架设空中高压输电线路及铺设地下电缆的施工机具，能在各种复杂条件下顺利、方便地进行组立革塔、架设导（地）线等起重、牵引。经实验和现场实际作用证明，具有结合理、体积小、重量轻、功力大、操作灵活、搬运方便等优点，深受广大电力作业者的欢迎。
下面是进口绞磨和国产绞磨的参数对照表：
| 产品编号 | 产品名称 | 型号 | 配置动力 | 转向 | 档位 | 磨芯转速 | 线速度 | 额定拉力 | 重量 | |
| 动力系统 | 功率 | |||||||||
| 2171 | 进口汽 | JJM-1 | 汽油机 | 4HP | 正转 | Ⅰ档（慢） | 31转/分 | 10米/分 | 0.8吨 | 36 |
| Ⅱ档（快） | 50转/分 | 15米/分 | 0.6吨 | |||||||
| 反转 | 倒档 | 40转/分 | 12米/分 | 严禁起吊 | ||||||
| 2172 | 柴油 | JJM-3 | 170F柴油机 | 4HP | 正转 | Ⅰ档（慢） | 11转/分 | 5米/分 | 3吨 | 108 |
| Ⅱ档（快） | 21转/分 | 9米/分 | 1.8吨 | |||||||
| 反转 | 倒档 | 10转/分 | 4.5米/分 | 严禁起吊 | ||||||
| 2173 | 汽油 | JJM-3 | 165F-1汽油机 | 4HP | 正转 | Ⅰ档（慢） | 7转/分 | 3米/分 | 3吨 | 88 |
| Ⅱ档（快） | 13转/分 | 6米/分 | 1.8吨 | |||||||
| 反转 | 倒档 | 6.5转/分 | 3米/分 | 严禁起吊 | ||||||
| 2174 | 进口汽 | JJM-3 | 美国B&S汽油机 | 5.5HP | 正转 | Ⅰ档（慢） | 9转/分 | 4米/分 | 3吨 | 82 |
| Ⅱ档（快） | 16转/分 | 7米/分 | 1.8吨 | |||||||
| 反转 | 倒档 | 8转/分 | 3.5米/分 | 严禁起吊 | ||||||
| 2175 | 进口汽 | JJM-5 | 美国B&S汽油机 | 9HP | 正转 | Ⅰ档（慢） | 5转/分 | 3.5米/分 | 5吨 | 160 |
| Ⅱ档（快） | 9转/分 | 5米/分 | 2.5吨 | |||||||
| 反转 | 倒档 | 4.7转/分 | 3.2米/分 | 严禁起吊 | ||||||
我厂生产的绞磨机，质量安全可靠，价格合理。作为专业的电力施工工具的制造商，主要生产的产品有，铝合金起杆机，机动绞磨，防扭牵引钢丝绳，放线滑车，电缆放线架，电缆拖车，电缆滑车，手扶拖拉机绞磨，玻璃钢穿孔器，起重滑车，机械打孔机，铝合金人字抱杆、电缆剪刀、液压压接钳、电缆剥皮器等电力施工工具。
