供应不锈钢浮球液位开关-鑫柏奥连杆水位控制器-防爆液位计-水位计-柏奥电子

2021-07-07 18:2711110已售
价格:¥150.00/个
品牌:鑫佰奥
材质:SUS304
等级:合格品
起订:1个
供应:8010个
立即购买
材质 SUS304
等级 合格品
工作电流 1.5(A)
工作电压 220(V)
工作温度 -30~+125(℃)
工作压力 5(Mpa)
介质比重 0.8
净重 120g
类型 连杆浮球液位开关
耐温 120℃
耐压 5Mpa
上市时间 2021年
售后服务 一年保修
颜色 白色
品牌 鑫佰奥
型号 来电确认
加工定制
打样周期 1-2天

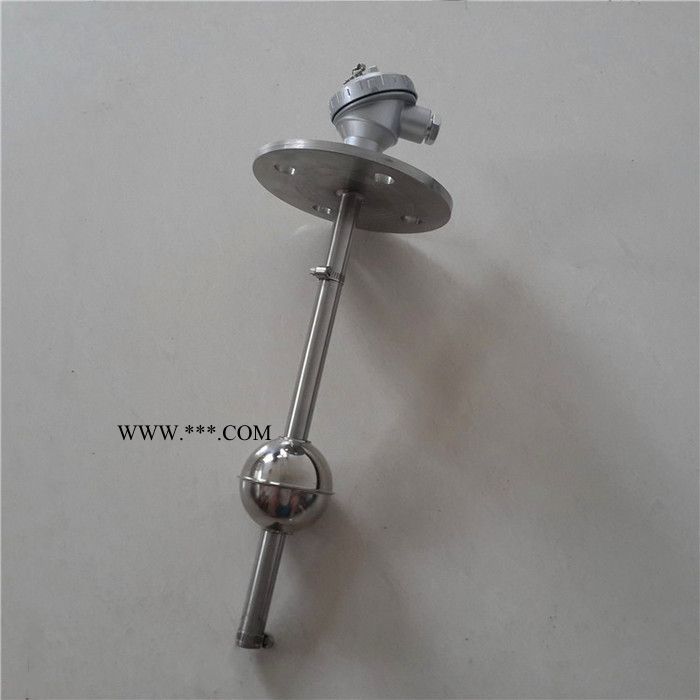

 连杆浮球液位开关

连杆浮球液位开关适应于控制泵运转来维持液位;控制罐的自动装卸;控制液位或供给信号,如油箱、自动清洗系统、液压罐、低压锅炉、污水处理系统。

概述

连杆浮球液位开关是一种安全可靠、使用方便、结构简单的液位控制器。一只产品可实现多点控制。其特点是寿命长、速度快具有较强的抗负载冲击能力。

应用

废水/净水处理、造船、发电机设备、石油化学、食品、电子、染整、化学、橡胶及塑胶、油压机械、化学制药等行业。

特点

● 可作多点控制。控制开关位置可以按使用者需要订制。

● 使用磁簧开关不需供应电源,接点寿命可达200万次。

● 所有的开关出线在同一接线盒,外部施工配线成本低廉。

● 多个开关控制点和其它形式的液位开关比较,RF型的单价更低。

● 接线盒的防护等级皆在IP-65以上。

● 有PP、SUS316金属材质,因此不管酸碱液、溶剂或各种燃油,皆有合适产品可配合使用。

● 磁簧开关与导线完全和液体隔离,因此在高温、高压设备上亦可安全使用。

● 连杆式浮球液位开关套装,适用于高温和高压场合

● 60VA干触点簧片开关,可通过浮球安装位置选择常开或常闭

● 316 SS浮球、导管和安装接口,适用于恶劣环境

● 带便于电气对中调节的可旋转底座的美标(NEMA 4X)聚丙烯外壳

● 可定制导管长度和开关设定点尺寸

工作原理最

连杆浮球液位开关使用磁力运作,无机械连接件,运作简单可靠。当浮球开关被测介质浮动浮子时,浮子带动主体移动,同时浮子另一端的磁体将控制开关动作杆上的磁体。

在密闭的金属或塑料管内,设置一点或多点的磁簧开关,然后将管子贯穿一个或多个,中空而内部装有环型磁铁的浮球,并利用固定环,控制浮球与磁簧开关在相关位置上,使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点 ,产生开与关的动作。

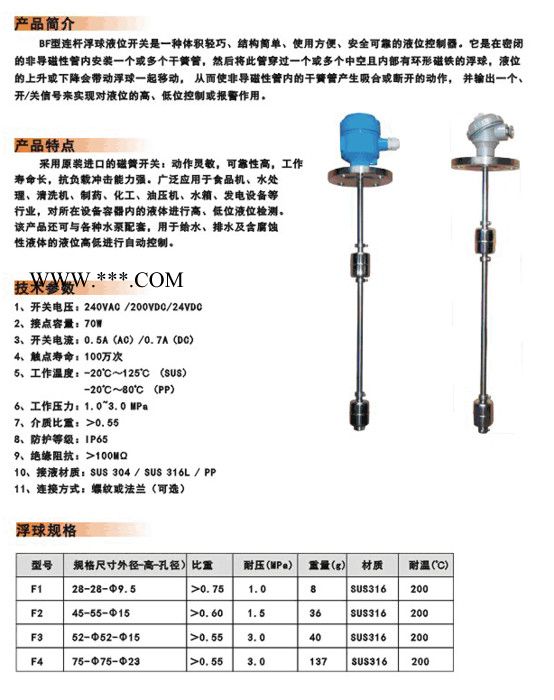

技术参数

● PP,PVDF材质可适用于强酸碱场所;SUS304/316金属材质适用于高温高压桶槽

● 接线盒规格齐全,有塑胶、铝合金、不锈钢防爆型,防护等级IP-65以上

● 接点容量50W/250VAC SPST或40W/250VAC SPDT

● 接续法兰有JIS,DIN,ANSI规格;牙口有NPT,PF,BSP等规格

● 可做多点控制、安装容易、节省成本

● 长度:7.6Cm至2.4m

● 允许误差:±3mm

● 重复性:±1mm

● 比重:最小0.55

● 安装位置:竖直安装±30度

● 开关设定点:1-5(出厂设定)

● 触点类型:SPST簧片

● 触点容量:240VAC/VDC@60VA

● 触电输出:常开

● 工作温度:-40度至200度

● 环境温度:-40度至60度

● 安装高度:13.2Cm

● 压力:13.8bar

● 防护等级:IP65

● 外壳材料:PP.UL94VO

● 接线条:12柱,插口

● 电气接口:1/2"NPT

● 安装接口:2"NPT

● 等级:通用型

● 认证:CE

● 特殊规格可根据客户需求订制

安装须知

配线时建议使用多蕊电缆。被控制线路负载必须和浮球开关接点容量相匹配。

安装位置应远离进水口,否则开关会因进水口的波动而造成误动作。

若开关装置于容器池壁,可加装L型角钢支架。

当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中,建议在负载两端并联保护线路如:RC(缓冲器)、变阻器、二极管等。

接线完成后请将盒盖旋紧并将接线口固定,以确保接线盒防水。

接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。
