| 加工定制 | 否 |
|---|---|
| 产品别名 | 阀门连杆 |
| 标准 | 日标 |
| 类型 | 其他 |
| 压力范围 | 1.6MPA |
| 连接形式 | 法兰 |
| 材质 | 铸铁 |
| 适用范围 | 调节阀、电动球阀 |
| 品牌 | HONEYWELL/霍尼韦尔 |
| 型号 | Q5001 |
Q5001阀门连杆
Q5001阀门连杆概述 Q5001阀门连杆可用两通或三通阀门调节马达的连杆控制，例如用于控制V5011系列或V5013系列阀门。 Q5001阀门连杆订货型号：
Q5001A1006Q5001A1014Q5001A1022 Q5001B1004 Q5001B1012 Q5001D1000 Q5001D1018Q5001D1026 | Q5001阀门连杆特点： 1.Q5001阀门连杆可用两通或三通阀的调节与二位控制。 2.可用于honeywell阀门及型马达相连。 3.Q5011阀门连杆可代替Q601和Q618阀门连杆。 4.连杆直接安装在阀杆上，马达固定在连杆与支架上。 5.刻度指示非常方便易读。 6.阀杆高度可与凸轮选择。 7.阀杆运行至禁闭不会影响马达变形。 8.安装，连接非常方便。 9.80ib，160ib，和320ib各类型的主轴力（1ib=4.44N）。 |

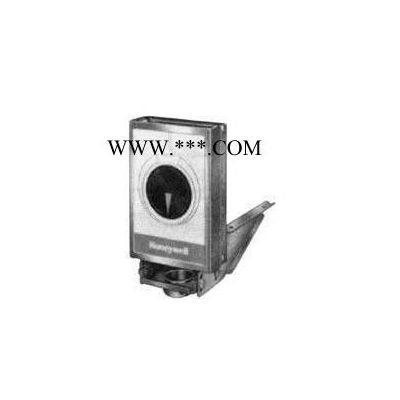

Q5001阀门连杆图片
| Q5001阀门连杆订货型号 | ||||||||
| 型号 | 阀门主轴力 | 移动距离 | 阀盖连接方式 | 阀盖尺寸（0,0） | 主轴连接 | 防旋转 | 连杆替代品 | |
| (ib) | N | |||||||
| Q5001A1006 | 80 | 355.9 | 3/4定位 | 制动螺丝 | 1-3/8 | 纽扣夹钳 | 无 | Q618A1016, Q618A1032, Q618A1040, Q618A1014, Q601L,Ma |
| Q5001A1014 | 160 | 711.7 | 3/4定位 | 制动螺丝 | 1-3/8 | 纽扣夹钳 | 无 | Q618A1008, Q618A1024, Q601J,Ka |
| Q5001A1022 | 320 | 1355 | 3/4定位 | 制动螺丝 | 1-3/8 | 纽扣夹钳 | 无 | Q601Qa |
| Q5001B1004 | 160 | 711.7 | 1-1/2定位 | 制动螺丝 | 1-7/8 | 纽扣夹钳 | 有 | Q601Eb |
| Q5001B1012 | 320 | 1355 | 1-1/2定位 | 制动螺丝 | 1-7/8 | 纽扣夹钳 | 有 | Q601Pb |
| Q5001D1000Tradeline | 80,160 | 355.9-711.7 | 3/4定位 | 制动螺丝 | 1-3/8 | 纽扣夹钳 | 有 | Q601J,K,LM A,Q618A |
| Q5001D1018 Tradeline | 160,320 | 711.7-1355 | 3/4定位 | 制动螺丝 | 1-3/8 | 纽扣夹钳 | 有 | Q601J,K,Q, Q618A1008a ,Q618A1024 |
| Q5001D1026 Tradeline | 160,320 | 711.7-1355 | 1-1/2定位 | 制动螺丝 | 1-7/8 | 纽扣夹钳 | 有 | Q601E,pb |
| a：如果行程在19mm内，必须配凸轮。 | ||||||||
| b：如果行程在38mm内，必须配凸轮。 | ||||||||
