| 标准 | 国标 |
|---|---|
| 工作温度 | 常温 |
| 结构形式 | 直通式 |
| 类型(通道位置) | 直通式 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 手动 |
| 适用范围 | 水利水电 污水处理 水库 渠道 |
| 适用介质 | 水 |
| 外形 | 微型 |
| 压力环境 | 常压 |
| 用途 | 流量控制 |
| 主体材料 | 铸铁 |
| 材质 | 铸铁 |
| 外形尺寸 | 200-5000mm |
| 销售方式 | 直销 |
| 品牌 | 北方水利 |
| 型号 | PZ PGZ CBZ |
| 加工定制 | 是 |
产品名称：北方水利 活塞式铸铁闸门 DN300活塞式闸门 露顶式弧形铸铁闸门
活塞式闸门一种通过自身伸缩实现开关闸的活塞式升降闸门。它彻底改变传统闸门结构和工作原理，把闸门制作成几块套接为一体的活动升降闸板，底端闸板固定于涵闸底部，通过液压或者机械臂传动，使闸门自身伸缩起降，关闸时闸板往上升，开闸时闸板向下降，让河水或湖水从闸门顶端溢过。这样，既保证了传统闸门控制水流作用，又增加了控制水位的功能，重要的是开辟了符合江湖洄游性水生动物习性的洄游通道，能从根本上解决传统闸门造成的江湖阻隔问题。安装和使用本新型闸门，对现有涵闸结构不伤筋动骨，让原有传统闸门处于开启的闲置状态，对涵闸起到双保险作用。活塞闸门其主要优点: (1)工作可靠，不漏水；(2)管理运用方便，结构简单，易于制造、安装，造价低廉；(3)闸身为铸铁制造，制造工艺不高。由于活塞和套筒活塞闸门存在上述优点，因此在各地区使用广泛。据统计，小一型以上水库安装活塞闸门、套筒活塞闸门占总数将近60%，在小二型水库中采用此类闸门的则更为普遍，活塞闸门的结构及使用，目前我们使用的活塞闸门的孔径为0.2-0.7米。活塞闸门和套筒活塞闸门经过长期运行考验有的已运行多年，证明性能良好。

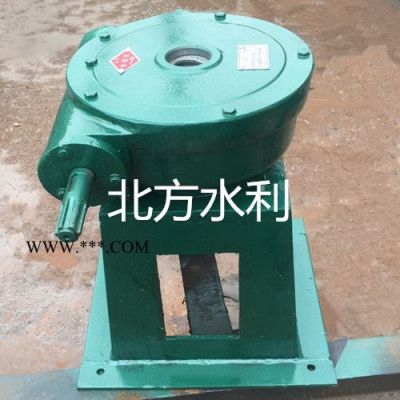

手摇螺杆启闭机又称为手动螺杆启闭机,它是一种采用人力操作平面闸门的启闭设备。闸门可停留在任何位置，配有专用扳手。螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、压力轴承、手摇柄等组成。

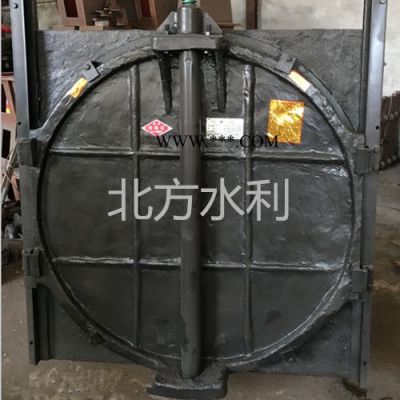

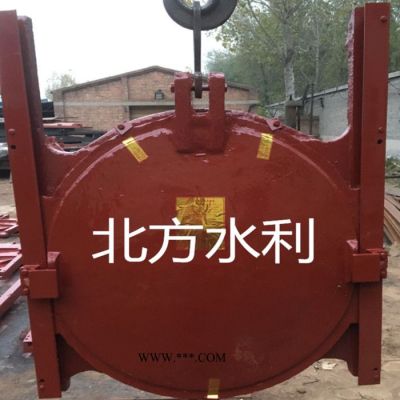

铸铁闸门，是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口，以调节上、下游水位，泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流（水闸、堤坝、涵洞、管道）、是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的专用设备、山区、平原有、无电地区均可使用。
北方水利 活塞式铸铁闸门 DN300活塞式闸门 露顶式弧形铸铁闸门铸铁闸门安装相关信息：
1、 安装前，要首先检查竖框与横框之间、闸板与闸板之间的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。
2、 安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。
3、 浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应清理干净，以防止灰浆凝固后影响闸门启闭。
4、 闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。
铸铁闸门使用保养 ：
1、闸门在启闭时应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。
2、闸门在启闭过程中如有异常情况应立即停止使用，及时检查修理。
3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。
启闭机安装使用保养 ：
螺杆启闭机：
1、 一定要保持基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、 将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、 启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、 安装启闭机根据闸门偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 启闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 每台启闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。
启闭机调试 ：
1、启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。
2、上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3、启闭机的调整，保证闸门升降到上、下限位时的误差≤1cm。
4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后方可正式运行。
1、操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。
2、操作前，对启闭机进行检查，个部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否正常。
3、电动运转时，操作人员不得离开现场，发现问题立即停机。
4、启闭机维修时，必须除去载荷。
5、在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清理油垢，涂护新油，以防锈蚀。
本设备主要由门框、闸板、密封圈及可调式锲型压块等不见组成。
钢闸门久用磨损后，其密封面可通过锲型压块的调整来保证正常工作。具有结构合理坚固、耐磨耐蚀性强、性能可靠。安装、调整、使用、维护方便等特点。

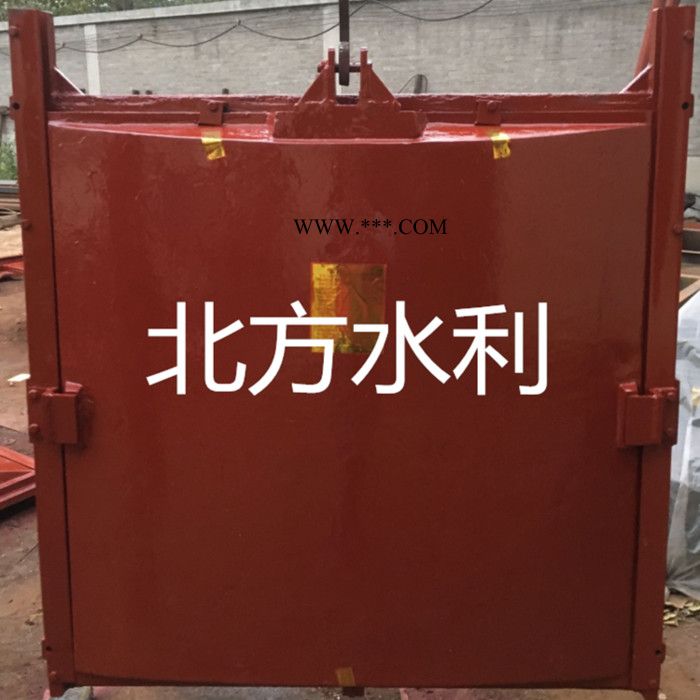

钢闸门是给排水工程、水利、水电工程中常用的拦水、止水设备，由门框、闸板、密封圈及可调式锲型压块等部件组成。钢制闸门久用磨损后，其密封面可通过锲型压块的调整来保证正常工作。 耐久性：轻钢结构采用冷弯薄壁钢构件体系组成，钢骨采用防腐钢板制造，有效避免钢板在施工和使用过程中锈蚀的影响，增加了轻钢构件的使用.
钢制闸门以钢板为基材，采用橡胶止水、防腐方式为表面进行喷砂除锈及热喷锌，钢制闸门具有结构合理坚固、耐磨耐、性能可靠；安装、调整、使用、维护方便等特点。钢闸门是给排水工程、水利、水电工程中常用的拦水、止水设备，我公司生产的钢闸门种类齐全，可适用于多种场合。
钢闸门从其结构形式可分为以下四类：
插板闸门（CBZ）：三面止水，密封性能好，适用于渠道安装。
制水闸门（ZSZ）：四面止水适用于渠道或孔壁的安装，承受水头在5m以下。
叠梁闸门（DLZ）：适用于使用频率较少的场合，渠道安装，分块启吊。
平面闸门（PGM）：承受水头较大，外形规格可定做，适用于水利水电工程中工作闸门、检修闸门等。

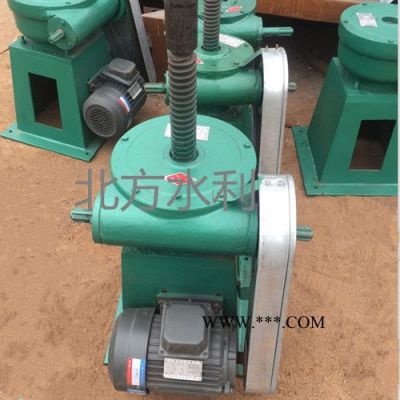

手电两用螺杆启闭机用于水利水电工程、河道治理工程、各类给排水工程及城市污水治理工程中的闸门、堰门等的升降调节。 手电两用螺杆启闭机结构由机壳、机盖、支架、螺母、螺杆、压力轴承、蜗杆、蜗轮手摇柄、电机、电器等组成。手电两用螺杆启闭机采用蜗轮，蜗杆变速螺母旋转，使螺杆上下运动。
