材质	铝
产地	上海
尺寸	见详情
品牌	百睿
型号	BR-C

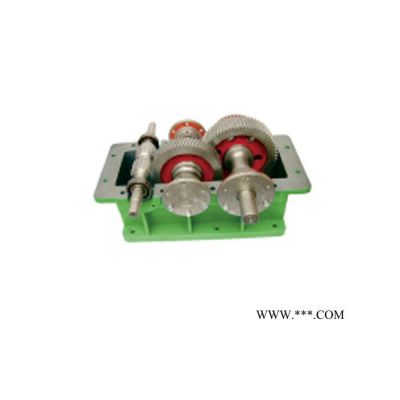

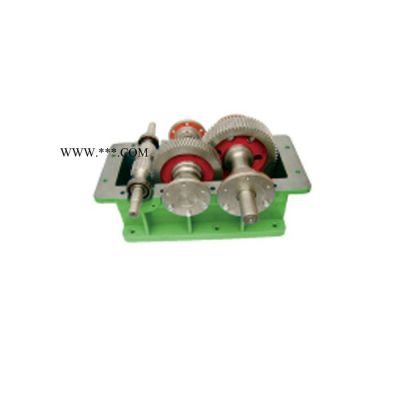

BR-C 装拆实验用减速器模型
BR-C拆装实验用减速器模型(全铝制)技术参数

（标配件提供零件图、装配图及3D软件）

1．BR-C01双级园柱齿轮减速器(展开式)  535×330×294 mm      M=3 Z1=16 Z2=47 Z3=27 Z4=68α=20度β=15度 I=7.398 a1=99 a2=147 H=146      2. BR-C02单级园柱齿轮减速器（直齿） 450×400×340 mm        M=3 Z1=72 Z2=29 α=20度 β=15度 I=3 a=158 H=151   3. BR-C03双级园柱齿轮减速器(分流式)  540×360×320 mm    M=3 Z1=16 Z2=47 Z3=27 Z4=68α=20度β=15度 I=7.398 a1=99 a2=147 H=146   4. BR-C04同轴式双级圆柱齿轮减速器  560×420×350 mm      M=3  Z1=22  Z2=26  Z3=78  Z4=82  α=20度  β=15度 I=11.1818  a=160.5 h=159   5. BR-C05单级园锥齿轮减速器  500×350×315 mm       M=3 Z1=20α=20度β=15度 I-3 H=129   6. BR-C06双级圆锥圆柱齿轮减速器  550×460×360 mm         M=3 Z1=20 Z2=50 Z3=16 Z4=68 β=15度I=10.625 a=130.5 H=141   7. BR-C07蜗轮蜗杆减速器  420×320×400 mm    M=4 Z1=1 Z2=45 β=4度45分49秒 I=45 H=210 a=120 M=4 I=45 Q=12   8. BR-C08新型单级减速器  300×230×220 mm       M=2  Z1=25   Z2=75   i=3   h=120     标配是以上八件，下面四件是可选件。   9. BR-C09蜗轮杆上置式减速器  420×320×400 mm      M=4 Z1=1 Z2=45β=15度L=4度45分49秒钟Q=12 H=163 A=120 M=4 I=45   10.BR-C10蜗轮蜗杆下置式减速器  420×320×400 mm      M=4 Z1=1 Z2=45β=15度L=4度45分49秒钟Q=12 H=210 A=120 M=4 I=45   11.BR-C11摆线针轮减速器  552×280×290 mm      外针轮:12 内针轮:11 I=12 H=162   12.BR-C12谐波齿轮减速器  390×250×320 mm      M=2 Z1=94 Z2=91 I=31 H=146                        查询测绘用减速箱、装配体测绘模型请点击：//www.bairt.com/show_products.asp?id=124&b_classid=238 查询测绘用齿轮油泵、千斤顶、柱塞泵、机用虎钳、铣刀头等请点击：//www.bairt.com/show_products.asp?id=335&b_classid=238
