类型：	普通监视器	尺寸：	电议
型号：	AFRD100/B	测量范围：	电议
加工定制：	是	电源电压：	电议
用途：	电议	品牌：	安科瑞电气
测量精度：	电议	电池种类：	电议

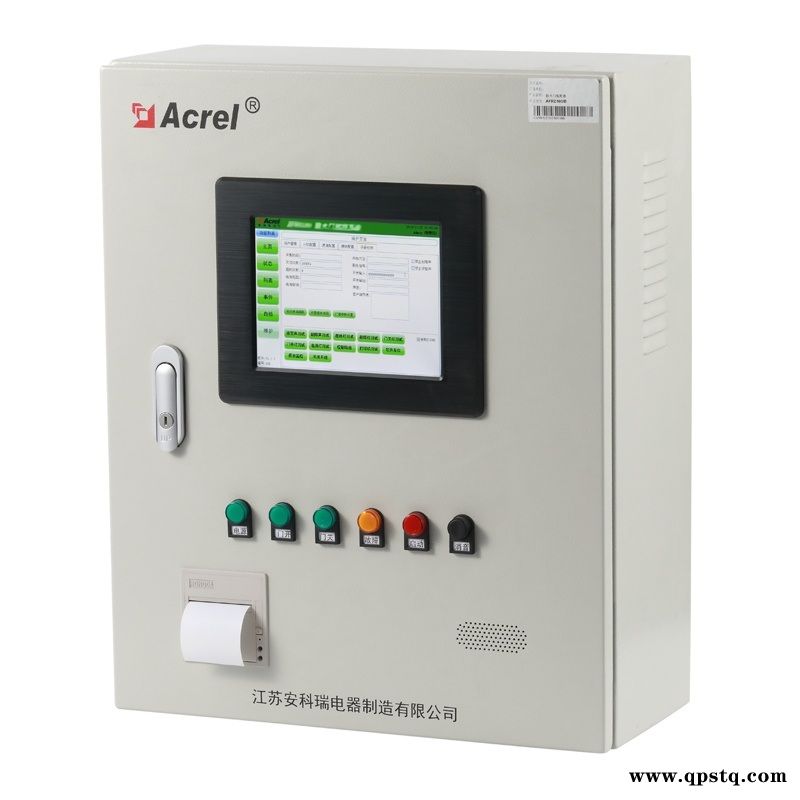

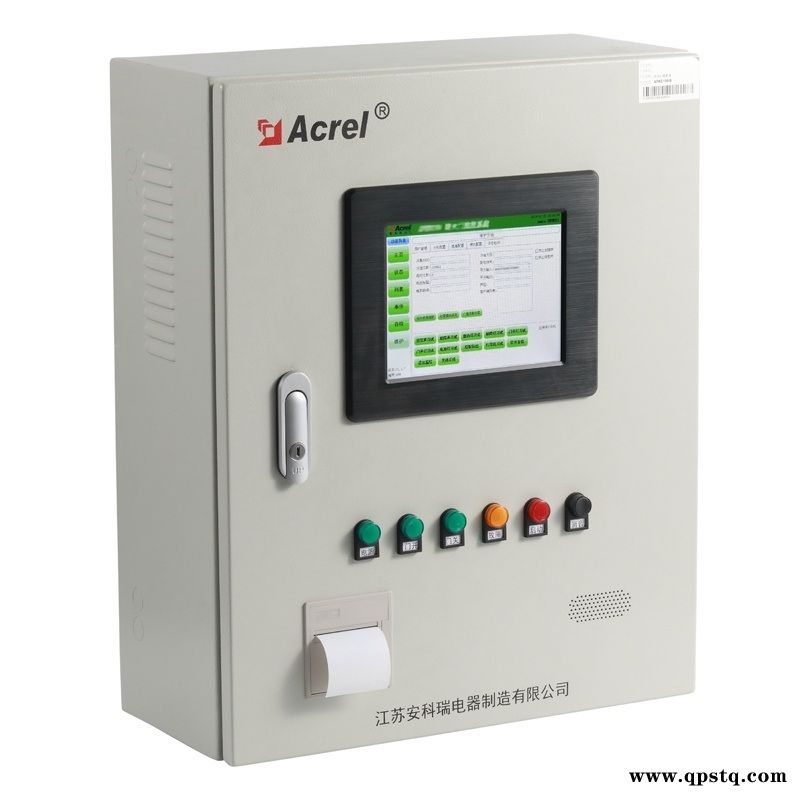

2.1.产品概述
防火门监控器是防火门监控系统的主机。监控器与火灾自动报 系统主机联动，在火灾发生时可根据火势蔓延，烟雾弥漫的方向，迅速发出控制指令，并通过总线，将指令发布到每个终端，控制防火门的开闭状态，隔离火源。
2.2.产品特性
配接上位机、区域分机、现场控制等装置，灵活构建大容量监控系统；
输出回路可通过区域分机扩展，适应复杂多变的现代化建筑；
采用集中供电方式，为系统提供稳定可靠的DC24V电压；
内置备用电源，主电不足，备电自动切换，有效保证系统可靠运行；
与火灾报 系统联动，一旦火灾信号发出，即时关闭常开防火门；
实时监测区域内防火门的工作状态，并显示故障报 等信息。
2.3.产品参数

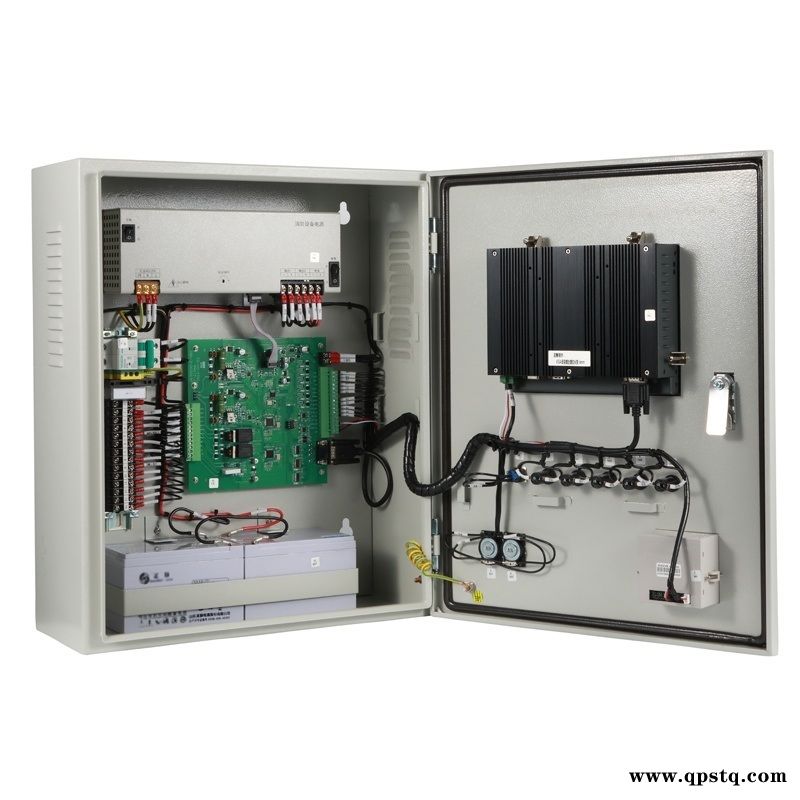

2.4.监控器面板元件布置及功能说明

2.5.软件监控画面
系统运行主界面

包含“登陆”按钮、“界面标题”、“功能列表”、“系统状态栏”四部分组成，可以快速查询当前监控状态，也可用于工作人员登录操作。
用户登录界面



输入正确的用户名和密码后， 系统状态栏会直接跳转至当前用户的操作界面下，可显示当前登录用户和功能列表。
权限管理界面



该界面设有三种操作级别，操作权限级别依次为“超级管理员”→“管理员”→ “操作员”，其中 别可添加低级别的新用户。
状态监测界面

该界面以图形化显示方式直观的展现了当前被监测的防火门的工作状态，点击防火门图标后，系统会显示该防火门的详细信息。
设备检测界面

该界面可以直接查看和设置一些系统运行参数，独立测试监控器部分功能，但只有“管理员”及其以上级别才有操作权限。
事件记录界面

该界面可显示当前存储的报 记录、故障记录和事件记录，可选择查询当天记录也可以自定义查询日期。
2.6.接线示意图
