干式单片电磁离合器结构示意图

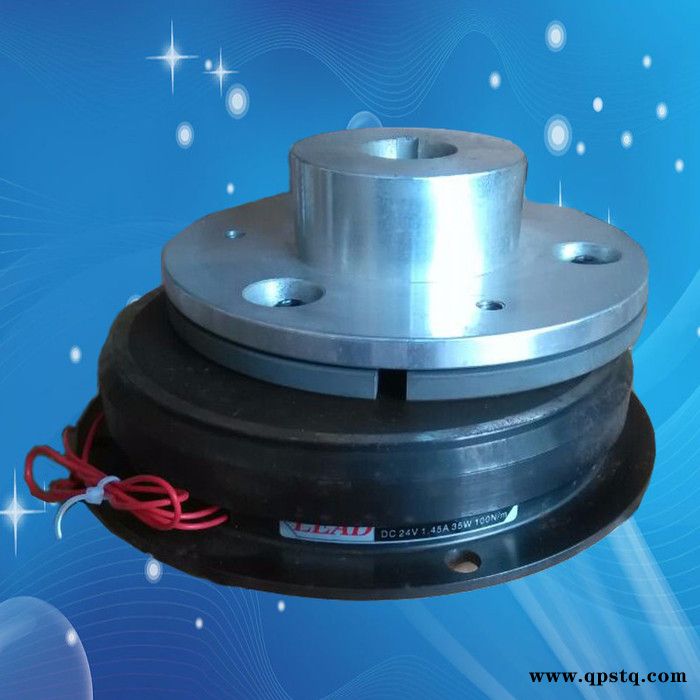

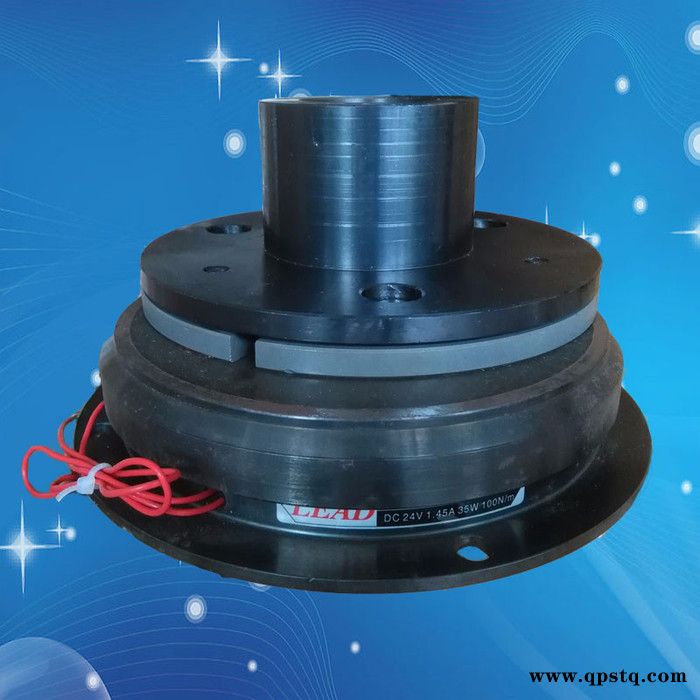

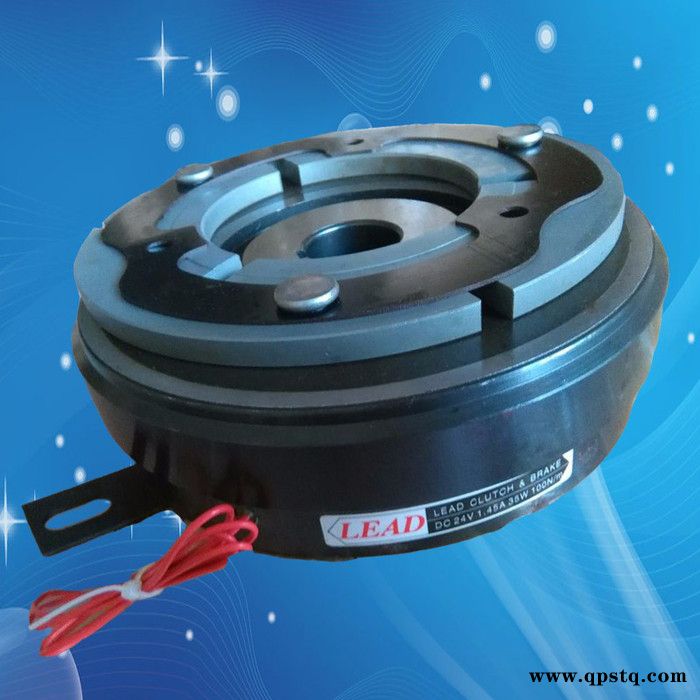

干式单片电磁离合器：线圈通电时产生磁力，在电磁力的作用下，使衔铁的弹簧片产生变形，动盘与“衔铁”吸合在一起，离合器处于接合状态；线圈断电时，磁力消失，“衔铁”在弹簧片弹力的作用下弹回，离合器处于分离状态。

干式多片 湿式多片电磁离合器：原理同上，另外增加几个摩擦副，同等体积转矩比干式单片电磁离

合器大，湿式多片电磁离合器工作时必须有油液冷却和润滑。

磁粉离合器：在主动转子与从动转子之间放置适度磁粉，不通电时磁粉处于松散状态，离合器处于分离状态；线圈通电时，磁粉在电磁力的作用下，将主动转子与从动转子连接在一起，主动端与从动端同时转动，离合器处于合的状态。优点：可通过调节电流来调节转矩，允许较大滑差，是恒涨力控制的**元件。缺点：较大滑差时温升较大，相对价格高

转差式电磁离合器：离合器工作时，主、从部分必须存在某一转速差才有转矩传递。转矩大小取决于磁场强度和转速差。励磁电流保持不变，转速随转矩增加而剧烈下降；转矩保持不变，励磁电流减少，转速减少得更加严重。

转差式电磁离合器由于主、从动部件间无任何机械连接，无磨损消耗，无磁粉泄漏，无冲击，调整励磁电流可以改变转速，作无级变速器使用，这是它的优点。该离合器的主要缺点是转子中的涡流会产生热量，该热量与转速差成正比。低速运转时的效率很低，效率值为主、从动轴的转速比，即η=n2/n1

适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。

主动件与从动件之间处于分离状态时，主动件转动，从动件静止；主动件与从动件之间处于接合状态，主动间带去从动件转动。

广泛适用于机床、包装、印刷、纺织、轻工、及办公设备中。

电磁离合器一般用于环境温度－20—50℃，湿度小于85%，无**危险的介质中，其线圈电压波动不超过额定电压的±5%
