| 用途 | 东风卡车用 |
|---|---|
| 规格尺寸 | 24V 80A（cm） |
| 品牌 | 十堰 |
| 型号 | 4932319 |

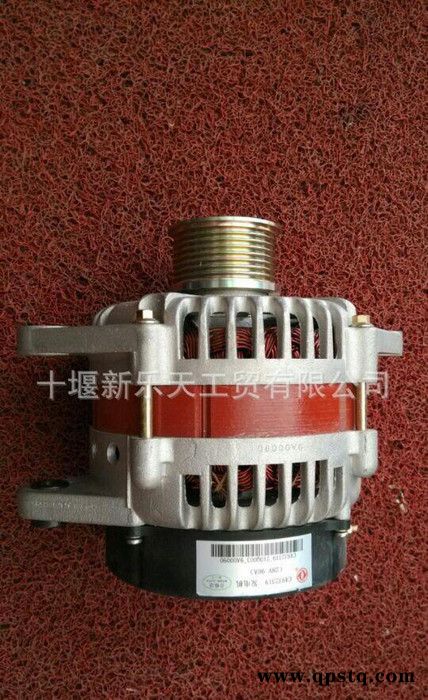

东风猛士发电机总成37C21-01010
汽车发电机工作原理
交流发电机的结构
一、6管交流发电机的结构
交流发电机一般由转子、定子、整流器、端盖四部分组成。
JF132型交流发电机组件图见图2-5a
JF132型交流发电机结构图见图2-5b
JF132型交流发电机结构图见图2-5c
（一）转子
转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图2-6。
转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组 (转子线圈)和磁轭。
集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。
当两集电环通入直流电时（通过电刷），磁场绕组中**有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。当转子转动时**形成了旋转的磁场。
交流发电机的磁路为：磁轭→N极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭。见图2-7。
